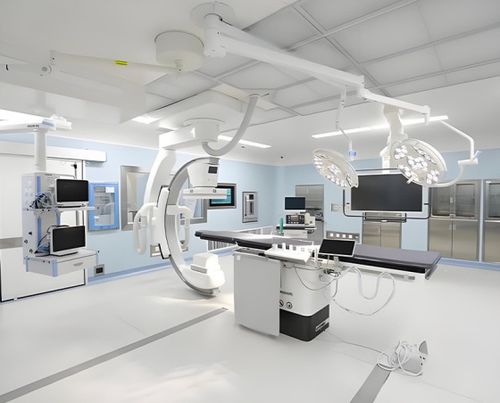

Sala di radiologia per MRI

classe ISO 7con schermatura magneticacon filtro HEPA

Panoramica del progetto
Progetto di ristrutturazione e ricostruzione di una sala operatoria ibrida RM interventistica 1,5T e degli spazi di supporto. Lavori comprendono finiture sala pulita, opere strutturali non magnetiche, schermatura RF, pavimentazione sterile, sistemi di pareti e controsoffitti antibatterici, accessori medicali non magnetici, completamento HVAC per ambienti puliti, riduzione del rumore e controllo polveri per sala principale, sala apparecchiature, corridoio e zone buffer. La sala è progettata per esami RM 1,5T e interventi chirurgici combinati e deve rispettare standard di pulizia, controllo delle infezioni, sicurezza magnetica e schermatura RF.

Preparazione dei lavori

• Verifica in sito delle dimensioni strutturali, quota del pavimento, portata, posizionamento apparecchiature, penetrations di schermatura e punti HVAC; confermare che la base civile soddisfi i requisiti.
• Controllo rigoroso dei materiali: solo componenti non magnetici, di grado medicale, antibatterici e specifici per sala operatoria; materiali ferrosi vietati; invio materiali per approvazione preventiva.
• Suddivisione in zone dei lavori per finiture sala pulita, schermatura e decorazione con controllo di polvere e contaminazione per mantenere livelli di pulizia.
• Briefing tecnici alle squadre su installazioni non magnetiche, saldatura della schermatura, finiture di bordo pulite e metodi di costruzione asettica.

Procedure costruttive chiave
3.1 Costruzione del pavimento (Pavimentazione chirurgica sterile)

• Preparare e livellare la base; applicare trattamenti impermeabili e contro l'umidità multi-strato per prevenire umidità e crescita microbica.
• Rinforzare e livellare con precisione i percorsi e le basi degli apparecchi per supportare il trasporto della RM e la stabilità del tavolo operatorio.
• Posare pavimentazione continua non magnetica, antibatterica e antistatica con angoli interni arrotondati; resistente ai disinfettanti e facile da pulire secondo i codici di pulizia della sala operatoria.

3.2 Costruzione del sistema di schermatura RF (Lavori core RM)

• Costruire un involucro RF esagonale completamente chiuso con saldature continue; eliminare giunti freddi e fessure per garantire l'integrità della schermatura.
• Installare porte di schermatura dedicate per RM e finestre di osservazione con contatti a taglio e tolleranze sovrapposte per evitare perdite elettromagnetiche.
• Sigillare tutte le penetrations (ventilazione, alimentazione, acqua, segnali) con griglie guida d'onda e filtri RF per prevenire interferenze e artefatti d'immagine.

3.3 Finiture pareti e soffitti in sala pulita

• Assemblare pannelli in acciaio colorato antibatterici non magnetici con giunti stretti e senza interstizi; pannelli resistenti a iodopovidone, alcool e disinfettanti medici.
• Installare controsoffitti leggeri non magnetici integrati con condotti di mandata e ripresa per mantenere l'organizzazione del flusso d'aria richiesta.
• Utilizzare profili, viteria e angoli specifici non magnetici per evitare interferenze e garantire superfici asettiche.

3.4 Installazione degli impianti ausiliari sala pulita e non magnetici

• Installare corpi illuminanti, basi per lampade senza ombra, prese e cassette con prodotti medici certificati non magnetici, disposti in accordo al flusso funzionale della sala.
• Adeguare i sistemi di purificazione e aria fresca alla struttura di schermatura per mantenere ventilazione e filtrazione senza compromettere l'integrità RF.
• Completare sigillatura ermetica, controllo della polvere, riduzione del rumore e finiture antibatteriche per garantire temperatura, umidità e basso rumore stabili per l'intervento.

Misure di controllo qualità

• Tolleranza zero per materiali ferromagnetici in cantiere per prevenire distorsioni del campo magnetico, artefatti d'immagine e rischi per le apparecchiature.
• Ispezionare l'integrità della schermatura su saldature, giunzioni di porte/finestre e penetrations per prevenire perdite RF e diafonia.
• Verificare le finiture della sala pulita: pannelli senza giunti, angoli arrotondati, superfici prive di polvere e resistenza ai disinfettanti per soddisfare i requisiti asettici.
• Validare la compatibilità delle funzioni ibride: operazione chirurgica, ambiente sterile, prestazioni di imaging RM e schermatura elettromagnetica.

Criteri di accettazione

• Attenuazione della schermatura RF ≥ 80 dB a 100 MHz senza perdite elettromagnetiche rilevabili e immagini RM prive di artefatti.
• Struttura interna completamente non magnetica senza elementi ferromagnetici esposti, conforme all'uso sicuro di apparecchiature RM 1,5T.
• Sala conforme alla Classe 10.000 di pulizia con prestazioni antibatteriche, antipolvere e antistatiche secondo il controllo delle infezioni ospedaliere.
• Tutte le giunzioni di schermatura, sala pulita e finiture devono superare l'ispezione e la documentazione tecnica completa deve essere fornita a ospedale, produttore e enti terzi di collaudo.

Specifiche tecniche

• Categoria: Supporto radiofarmaceutico
• Uso previsto: esami RM 1,5T e interventi chirurgici
• Efficacia di schermatura RF: ≥ 80 dB @ 100 MHz
• Sicurezza magnetica: struttura completamente non magnetica adatta a 1,5T
• Pulizia: standard di sala operatoria Classe 10.000
• Pavimentazione: continua, non magnetica, antibatterica, antistatica, angoli arrotondati, resistente ai disinfettanti
• Schermatura: involucro esagonale saldato in continuo; aperture sigillate con finestre guida d'onda e filtri RF
• Porte/Finestre: porte di schermatura dedicate per RM e finestre di osservazione con contatto a taglio
• Materiali: non magnetici, antibatterici, specifici per sala operatoria; materiali ferromagnetici vietati
• Documentazione: documentazione tecnica completa per ospedale, produttore e test di terze parti
