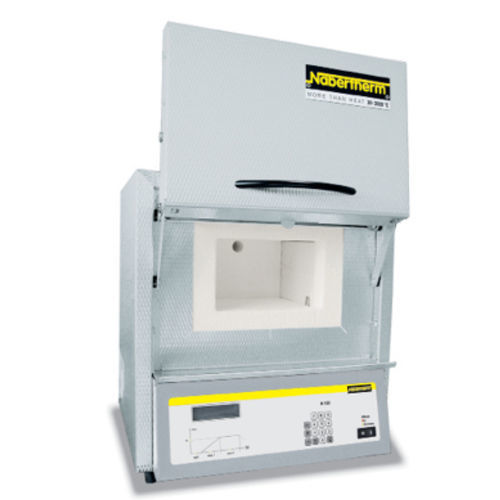

Forno da laboratorio L(T) 3/11

a muffolain acciaio inossidabileventilato

Panoramica
I forni a muffola sono dotati di una porta a ribaltabile oppure sollevabile senza costi aggiuntivi.

Versione standard

• Tmax 1100 °C o 1200 °C
• Riscaldamento da due lati con piastre riscaldanti in ceramica (riscaldamento da tre lati nei forni a muffola L 24/11 - LT 60/12) per un'ottimale uniformità della temperatura
• Uniformità della temperatura di +/− 5 K con valvola di presa dell'aria chiusa nello spazio utile vuoto secondo norma DIN 17052-1 (a temperatura di lavoro > 800 °C)
• Termocoppia di tipo N (per 1100 °C) o di tipo S (per 1200 °C)
• Piastre riscaldanti in ceramica per resistenze elettriche a filo integrato, protette e facili da sostituire
• Esclusivo uso di materiali isolanti senza categorizzazione secondo Regolamento CE n. 1272/2008 (CLP); non viene utilizzata lana di silicato di alluminio (RCF)
• Alloggiamento ventilato a doppio guscio in acciaio inox testurizzato per bassa temperatura superficiale e alta stabilità

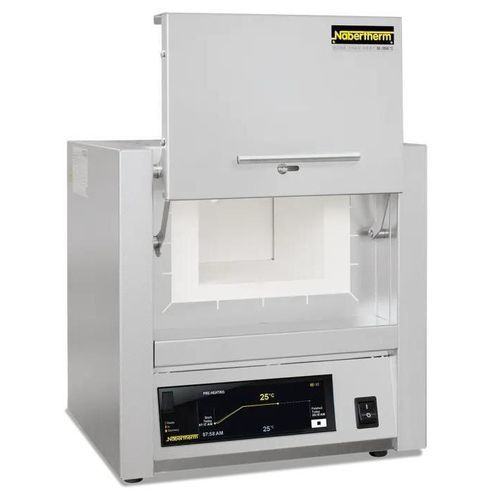

• Disponibile con porta ribaltabile (L), che può fungere da piano di lavoro, o ad apertura parallela (LT) in modo che il lato caldo si allontani dall'operatore
• Apertura regolabile per la presa d'aria nella porta
• Apertura per l'aria di scarico sulla parete posteriore del forno
• Controller B510 con operatività touch (5 programmi da 4 segmenti ciascuno) o R8 (regolazione singola) per L 1/12
• Riscaldamento silenzioso con relè a semiconduttore
• Applicazione definita entro i limiti delle istruzioni per l'uso
• NTLog Basic per controller Nabertherm: registrazione dei dati di processo con USB flash drive

Dotazione aggiuntiva

• Camino di scarico; camino di scarico con ventilatore; catalizzatore (non disponibile per L 1 e L 15)
• Limitatore di sovra temperatura con temperatura di spegnimento regolabile
• Collegamento del gas inerte per lavaggio con gas di processo non infiammabili (non disponibile in combinazione con alcuni tipi di camino), non a tenuta di gas
• Sistema di gasaggio manuale o automatico
• Passaggio per termocoppia nella parete posteriore o nella porta
• Pacchetto software VCD per controllo dei processi, monitoraggio e documentazione
• Telai di caricamento con vassoi chiusi o forati per carico su più livelli (supporto per inserimento/rimozione vassoi fino a max. 800 °C); portata max per livello: 2 kg per L(T) 9/11, 3 kg per L(T) 15/11, 3,5 kg per L(T) 24/11 e L(T) 40/11

Specifiche tecniche (tabella)
Modello | Tmax (°C) | Dimensioni interne (mm) larg. | prof. | h | Volume (l) | Dimensioni esterne (mm) LARGH | PROF. | H | Uniformità della temperatura +/− 5 K nello spazio utile vuoto | Potenza allacciata (kW) | Allacciamento | Peso (kg) | Tempo di riscaldamento (min)
L(T) 3/11 | 1100 | 160 | 140 | 100 | 3 | 385 | 330 | 405+155 | 110 | 1,3 | monofase | 21 | 41
L(T) 5/11 | 1100 | 205 | 170 | 130 | 5 | 385 | 390 | 460+205 | 170 | 2,6 | monofase | 27 | 47
L(T) 9/11 | 1100 | 235 | 240 | 170 | 9 | 415 | 455 | 515+240 | 180 | 3,3 | monofase | 35 | 63
L(T) 15/11 | 1100 | 230 | 340 | 170 | 15 | 415 | 555 | 515+240 | 180 | 3,5 | monofase | 43 | 74
L(T) 24/11 | 1100 | 280 | 340 | 250 | 24 | 490 | 555 | 580+320 | 230 | 4,9 | trifase | 52 | 69
L(T) 40/11 | 1100 | 320 | 490 | 250 | 40 | 530 | 705 | 580+320 | 270 | 6,5 | trifase | 70 | 80
LT 60/11 | 1100 | 380 | 490 | 330 | 60 | 610 | 705 | 660+385 | 290 | 9,8 | trifase | 83 | 150
L 1/12 | 1200 | 90 | 115 | 110 | 1 | 290 | 280 | 410 | 40 | 1,6 | monofase | 15 | 25
L(T) 3/12 | 1200 | 160 | 140 | 100 | 3 | 385 | 330 | 405+155 | 110 | 1,3 | monofase | 21 | 48
L(T) 5/12 | 1200 | 205 | 170 | 130 | 5 | 385 | 390 | 460+205 | 170 | 2,6 | monofase | 27 | 59
L(T) 9/12 | 1200 | 235 | 240 | 170 | 9 | 415 | 455 | 515+240 | 180 | 3,3 | monofase | 35 | 78
L(T) 15/12 | 1200 | 230 | 340 | 170 | 15 | 415 | 555 | 515+240 | 180 | 3,5 | monofase | 43 | 99
L(T) 24/12 | 1200 | 280 | 340 | 250 | 24 | 490 | 555 | 580+320 | 230 | 4,9 | trifase | 52 | 82
L(T) 40/12 | 1200 | 320 | 490 | 250 | 40 | 530 | 705 | 580+320 | 270 | 6,5 | trifase | 70 | 97
LT 60/12 | 1200 | 380 | 490 | 330 | 60 | 610 | 705 | 660+385 | 290 | 9,8 | trifase | 83 | 160

Caratteristiche / specificazioni tecniche

• Tipologie modelli: L e LT (varie dimensioni e volumi)
• Temperatura massima: 1100 °C o 1200 °C (a seconda del modello)
• Uniformità: ±5 K (spazio utile vuoto, con valvola presa aria chiusa, secondo DIN 17052-1, a T>800 °C)
• Tipologia termocoppia: Tipo N per 1100 °C, Tipo S per 1200 °C
• Elementi riscaldanti: piastre ceramiche con resistenze a filo integrate
• Isolamento: materiali non classificati CLP, quindi senza utilizzo di RCF
• Controller disponibili: B510 (touch, 5 programmi x 4 segmenti) o R8
• Opzioni porta: ribaltabile (L) o apertura parallela (LT)
• Possibilità di scarico aria, presa aria regolabile, e sistemi di gasaggio (manuale/automatico)
• Opzioni accessorie: camino di scarico, ventilatore, catalizzatore, limitatore sovra-temperatura, passaggi per termocoppia, telai di caricamento
• Sistemi di controllo/process documentation: pacchetto software VCD; NTLog Basic per registrazione dati via USB
• Alimentazione & potenza: valori variano per modello (vedere tabella specif.)
