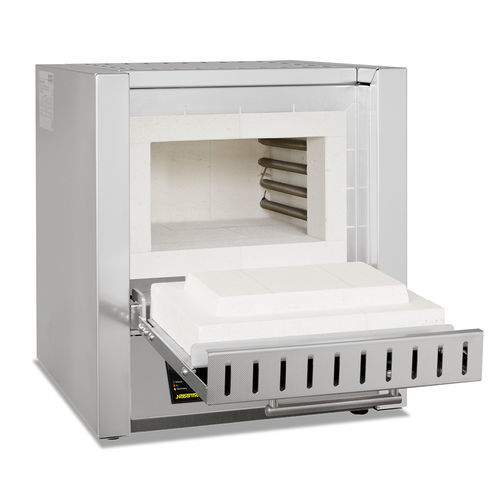

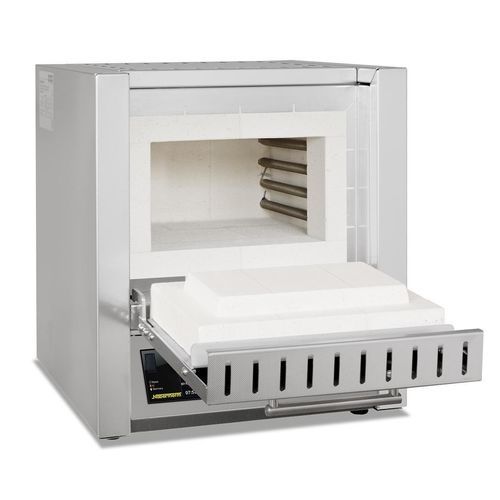

Forno di riscaldamento L, LT 5/13

per applicazioni generalida laboratorioa muffola

Panoramica
Questi forni a muffola dispongono di un isolamento multistrato in mattoni refrattari leggeri che consente una temperatura massima di esercizio di 1300 °C (1200 °C consigliati per tempi di permanenza prolungati). Gli elementi riscaldanti montati su tubi portanti irradiano liberamente nella camera, garantendo tempi di riscaldamento ridotti. Modelli disponibili: L e LT nelle taglie 5/13, 9/13 e 15/13.

Funzione e dotazione
Gli elementi riscaldanti su tubi portanti forniscono irradiazione diretta nella camera per un riscaldamento rapido e omogeneo. La camera è rivestita con mattoni refrattari leggeri e resistenti per Tmax = 1300 °C. Il corpo a doppia parete ventilata in acciaio inox abbassa la temperatura esterna e aumenta la stabilità meccanica. Varianti di porta: porta a battente (L) utilizzabile come piano di lavoro o porta a sollevamento (LT) con la superficie calda rivolta lontano dall'operatore. Presa d'aria regolabile nella porta; uscita di scarico nella parete posteriore. Controller: B510 touch (5 programmi × 4 segmenti). Relè a stato solido per funzionamento silenzioso. NTLog Basic per registrazione dati di processo via USB.

Dotazione standard

• Tmax 1300 °C
• Riscaldamento da due lati
• Elementi riscaldanti su tubi portanti per irradiazione libera e lunga durata
• Isolamento multistrato con mattoni refrattari leggeri nella camera
• Corpo ventilato a doppia parete in acciaio inox per bassa temperatura esterna e alta stabilità
• Porta a battente (L) opzionale come piano di lavoro o porta a sollevamento (LT) con lato caldo lontano dall'operatore
• Presa d'aria regolabile nella porta
• Uscita di scarico nella parete posteriore
• Controller B510 (touch): 5 programmi × 4 segmenti
• Relè a stato solido per funzionamento silenzioso
• NTLog Basic per registrazione dati su USB

Equipaggiamento aggiuntivo

• Caminetto di scarico; camino con ventilatore; catalizzatore per trattamento gas
• Limitatore di sovratemperatura con temperatura di intervento regolabile per proteggere forno e carico
• Collegamento per gas di protezione per il lavaggio con gas non infiammabili (non ermetico; non combinabile con alcune opzioni di scarico)
• Sistema di alimentazione gas manuale o automatico
• Passaggi per termocoppie nella parete posteriore o nella porta
• Controllo e documentazione dei processi tramite pacchetto software VCD

Specifiche tecniche (estratto)
Modello | Tmax (°C) | Interno L × P × A (mm) | Volume (l) | Esterno L × P × A (mm) | Uniformità ±5 K (L × P × A mm) | Potenza collegata (kW) | Collegamento | Peso (kg) | Tempo riscaldamento (min)
L, LT 5/13 | 1300 | 225 × 170 × 130 | 5 | 490 × 450 × 580+320 | 170 × 100 × 80 | 2,6 | monofase | 46 | 55
L, LT 9/13 | 1300 | 250 × 240 × 170 | 9 | 530 × 525 × 630+350 | 180 × 170 × 120 | 3,3 | monofase | 58 | 60
L, LT 15/13 | 1300 | 250 × 340 × 170 | 15 | 530 × 625 × 630+350 | 180 × 270 × 120 | 3,5 | monofase | 71 | 80

Note
1) Temperatura consigliata per tempi di mantenimento prolungati: 1200 °C. 2) Le dimensioni esterne variano con le opzioni; dimensioni su richiesta. 3) Dimensioni esterne includono porta LT aperta. 4) Tempo di riscaldamento: forno vuoto e chiuso fino a Tmax −100 K (collegato a 230 V 1/N/PE). 5) Uniformità ±5 K misurata secondo DIN 17052‑1 per temperature > 800 °C.

Caratteristiche / dati tecnici

• Temperatura massima di esercizio: 1300 °C (1200 °C consigliati per mantenimenti prolungati)
• Tipo di riscaldamento: irradiazione da due lati, elementi su tubi portanti
• Rivestimento: mattoni refrattari leggeri multistrato
• Corpo: costruzione ventilata a doppia parete in acciaio inox
• Varianti porta: ribaltabile (L) o sollevamento (LT)
• Ergonomia: presa d'aria regolabile, uscita di scarico posteriore
• Controllo e registrazione: B510 touch, NTLog Basic (USB); opzione VCD
• Sicurezza e opzioni di processo: limitatore di sovratemperatura, purga con gas di protezione, sistemi di alimentazione gas, passaggi per termocoppie, trattamento gas di scarico
