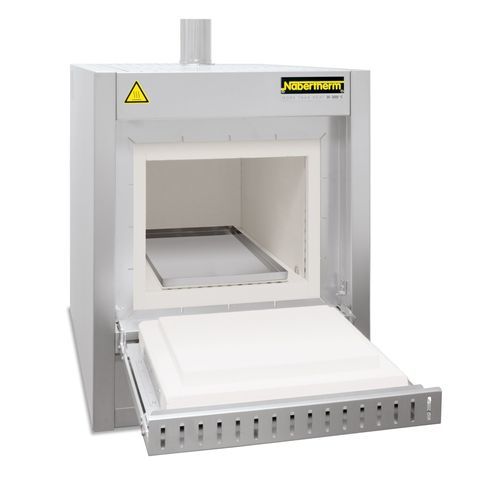

Forno di ricottura L 9/11 BO

termicodi puliziadi riscaldamento

Panoramica
I forni da incenerimento L ../11 BO sono progettati per processi in cui le sostanze organiche devono essere eliminate dalla carica (ad es. deceraggio di piccoli prodotti ceramici dopo produzione additiva). Altri impieghi tipici includono l'incenerimento di campioni (alimentari), la pulizia termica di utensili per stampaggio a iniezione e la determinazione della perdita alla combustione.

I forni di incenerimento dispongono di un sistema di sicurezza passivo e di un trattamento dei gas di scarico integrato. Un ventilatore per i gas di scarico aspira i fumi dal forno e contemporaneamente fornisce aria fresca all'atmosfera del forno, garantendo ossigeno sufficiente per il processo. L'aria di alimentazione viene convogliata dietro il riscaldamento del forno e preriscaldata per una migliore uniformità della temperatura. I gas di scarico sono indirizzati direttamente dalla camera del forno a un sistema di post-combustione integrato, dove vengono combusti e puliti cataliticamente. Dopo il processo di deceraggio/incenerimento (fino a max 600 °C) è possibile eseguire un processo di sinterizzazione fino a un massimo di 1100 °C.

Versione standard

• Tmax 600 °C per il processo di incenerimento
• Tmax 1100 °C per il processo successivo
• Riscaldamento su tre lati (due lati e fondo)
• Piastre riscaldanti in ceramica con resistenze elettriche a filo integrate
• Esclusivo uso di materiali isolanti senza categorizzazione secondo Regolamento CE n. 1272/2008 (CLP) — nessuna lana di silicato di alluminio/RCF
• Alloggiamento ventilato a doppio guscio in acciaio inossidabile testurizzato per bassa temperatura superficiale ed elevata stabilità
• Vasca di raccolta in acciaio per proteggere il fondo del forno
• Chiusura porta a molla (porta ribaltabile) con blocco meccanico per impedire aperture involontarie
• Post-combustione termica/catalitica nel canale dell'aria di scarico; temperatura forno in funzione max 600 °C
• Regolazione della temperatura della post-combustione regolabile fino a 850 °C
• Monitoraggio dell'aria di scarico
• Preriscaldamento dell'aria di alimentazione tramite la piastra riscaldante del fondo
• Limitatore di sovratemperatura con spegnimento regolabile su temperatura limite per proteggere forno e carica
• Controller C550 con operatività touch (10 programmi da 20 segmenti ciascuno)
• Applicazione definita entro i limiti delle istruzioni per l'uso
• NTLog Basic per controller Nabertherm: registrazione dati di processo su USB flash drive

Equipaggiamento aggiuntivo

• Controllo dei processi e documentazione tramite pacchetto software VCD per monitoraggio, documentazione e controllo

Tabella: Specifiche tecniche
Modello | Tmax (°C) | Dimensioni interne (L x P x H mm) | Volume (l) | Dimensioni esterne (L x P x H mm) | Peso di carica max. di sostanze organiche (g) | Velocità di evaporazione max. di sostanze organiche (g/min) | Potenza allacciata (kW) | Allacciamento | Peso (kg)
L 9/11 BO | 1100 | 230 x 240 x 170 | 9 | 415 x 575 x 750 | 75 | 1,0 | 7,0 | trifase | 60
L 24/11 BO | 1100 | 280 x 340 x 250 | 24 | 490 x 675 x 800 | 150 | 2,0 | 9,0 | trifase | 90
L 40/11 BO | 1100 | 320 x 490 x 250 | 40 | 530 x 825 x 800 | 200 | 2,1 | 11,7 | trifase | 110

^Note: Temperatura consigliata per tempi di sosta prolungati 1000 °C. Le dimensioni esterne variano in caso di dotazione aggiuntiva; dimensioni su richiesta. Incl. tubetto di scarico aria viziata (Ø 80 mm). Il carico collegato si riferisce al forno standard e può aumentare con attrezzature aggiuntive.

Caratteristiche / Specificazioni tecniche

• Uso: incenerimento/decerraggio e successiva sinterizzazione (max 1100 °C)
• Sistema di post-combustione integrato (termico/catalitico)
• Ventilazione dei gas di scarico con immissione di aria fresca nella camera forno
• Preriscaldamento dell'aria di alimentazione per uniformità termica
• Materiali isolanti non classificati CLP (no RCF)
• Struttura a doppio guscio in acciaio inossidabile
• Piastra riscaldante in ceramica con elementi a filo
• Sicurezza: limitatore di sovratemperatura e blocco meccanico porta
• Controller C550 touch (10 programmi x 20 segmenti)
• Registrazione dati NTLog Basic via USB
• Possibilità di dotazioni e accessori: vasche raccolta, telai di caricamento su più livelli, sistemi di scarico aria viziata, guanti e pinze, ecc.
