Forno di calibratura HFL series

di fusionedi riscaldamentoda laboratorio

Descrizione
I forni ad alta temperatura HFL 16/16 – HFL 160/17 sono dotati di una robusta rivestimento in mattoni refrattari leggeri con isolamento posteriore speciale. Progettati per processi che possono generare gas o acidi aggressivi (ad esempio la fusione del vetro), consentono temperature massime di 1600 °C o 1700 °C a seconda del modello. Il fondo forno è realizzato in mattoni refrattari leggeri per sopportare carichi maggiori. NTLog Basic per controller Nabertherm consente la registrazione dei dati di processo su USB.

Caratteristiche principali

• Serie HFL: simile ai forni HT ma con rivestimento in mattoni refrattari per condizioni di processo aggressive.
• Tmax: 1600 °C o 1700 °C (a seconda del modello).
• Elementi riscaldanti: disiliciuro di molibdeno (MoSi2).
• Robusto isolamento in mattoni refrattari leggeri con isolamento posteriore speciale.
• Fondo del forno in mattoni refrattari leggeri per capacità di carico superiori.
• Applicazione definita nei limiti delle istruzioni per l'uso.
• NTLog Basic per registrazione dati di processo su USB.

Equipaggiamento aggiuntivo

• Impianto di raffreddamento per raffreddare il forno con gradiente termico definito o con volume d'aria fresca prefissato; modalità commutabili per segmenti tramite funzione extra del controller.
• Passaggio per termocoppia con tappo a vite.
• Termocoppie per controllo riscaldamento con certificato di taratura.
• Collegamento per gas protettivo per soffiaggio con gas di processo non infiammabili (non completamente ermetico).
• Sistema automatico di alimentazione gas con elettrovalvola e flussometro, comandato dalla funzione extra del controller.
• Opzioni porta ad apertura a sollevamento o parallela e blocco porta automatico con contatto.
• Paratie protettive per elementi riscaldanti contro danni meccanici (opzionali).
• Interfaccia Ethernet.

Didascalie galleria

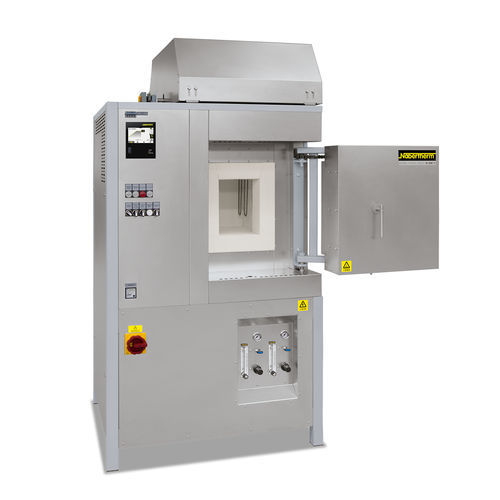

• Forno HFL 16/17 DB50 con sistema di alimentazione gas.
• HFL 16/17 DB50 con sistema di alimentazione gas (vista alternativa).
• Sistema automatico di alimentazione gas con elettrovalvola e flussometro.
• Passaggio termocoppia nella volta con treppiede.
• Mattoni refrattari leggeri ed elementi riscaldanti MoSi2.
• Protezione opzionale degli elementi riscaldanti per prevenire danni meccanici durante carico/scarico.

Specifiche tecniche (estratto)
Modello | Tmax (°C) | Dimensioni interne L x P x H (mm) | Volume (l) | Dimensioni esterne L x P x H (mm) | Potenza connessa (kW) | Collegamento | Peso (kg)
HFL 16/16 | 1600 | 200 x 300 x 260 | 16 | 1010 x 890 x 1990 | 12,5 | trifase | 530
HFL 40/16 | 1600 | 300 x 350 x 350 | 40 | 1140 x 940 x 2260 | 12,5 | trifase | 735
HFL 64/16 | 1600 | 400 x 400 x 400 | 64 | 1240 x 990 x 2310 | 18,5 | trifase | 910
HFL 160/16 | 1600 | 500 x 550 x 550 | 160 | 1410 x 1240 x 2490 | 21,5 | trifase | 1290
HFL 16/17 | 1700 | 200 x 300 x 260 | 16 | 1010 x 890 x 1990 | 12,5 | trifase | 530
HFL 40/17 | 1700 | 300 x 350 x 350 | 40 | 1140 x 940 x 2260 | 12,5 | trifase | 735
HFL 64/17 | 1700 | 400 x 400 x 400 | 64 | 1240 x 990 x 2310 | 18,5 | trifase | 910
HFL 160/17 | 1700 | 500 x 550 x 550 | 160 | 1410 x 1240 x 2490 | 21,5 | trifase | 1290

Note
Le dimensioni esterne possono variare con dotazioni opzionali. In alcune varianti il riscaldamento avviene solo tra due fasi. La potenza connessa si riferisce al forno standard e può aumentare con le opzioni.

Caratteristiche / specifiche tecniche

• Metodo di riscaldamento: elementi riscaldanti in disiliciuro di molibdeno (MoSi2).
• Isolamento: mattoni refrattari leggeri con isolamento posteriore speciale; disponibili varianti con isolamento in fibra.
• Fondo forno: mattoni refrattari leggeri per carichi elevati.
• Controllo e registrazione: NTLog Basic per registrazione dati di processo su USB.
• Opzioni disponibili: purge con gas protettivo, sistema automatico di gasaggio, termocoppie tarate, sistema di raffreddamento con gradiente controllato, protezioni per elementi riscaldanti, porte a sollevamento/parallele, blocco automatico porta, interfaccia Ethernet.
• Diverse taglie e modelli disponibili; consultare la tabella tecnica per dettagli dimensionali, volumi, potenze e pesi.
