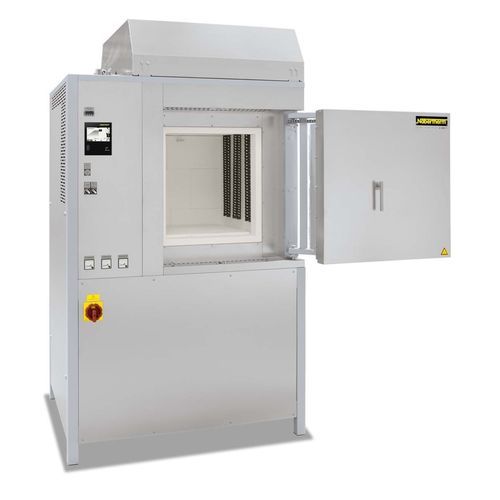

Forno di riscaldamento HTC series

di sinterizzazioneda laboratorioin acciaio inossidabile

Breve descrizione
La serie HTC (modelli HTC 16/16 fino a HTC 450/16) sono forni da laboratorio ad alta temperatura riscaldati da barre SiC montate verticalmente che riscaldano da entrambi i lati. Progettati per processi di sinterizzazione e trattamento termico con Tmax 1550 °C (temperatura di lavoro consigliata ≈50 °C sotto Tmax). La struttura di base è compatibile con la serie HT e accetta opzioni aggiuntive.

Funzione e ambito di impiego
Adatti per sinterizzazione (es. ossido di zirconio) e processi che richiedono interazione ridotta tra carico ed elementi riscaldanti. Caratteristiche costruttive includono isolamento del soffitto a lunga durata, isolamento in fibra con supporto speciale e opzioni per purga gas e gestione dei gas di scarico per ambienti produttivi.

Caratteristiche principali

• Tmax 1550 °C; temperatura di lavoro consigliata ≈50 °C sotto Tmax per limitare l'usura
• Riscaldamento da entrambi i lati tramite barre SiC montate verticalmente
• Involucro ventilato a doppia parete in acciaio inox per bassa temperatura superficiale e stabilità strutturale
• Isolamento in fibra con supporto speciale e sospensione del soffitto (nessuna lana RCF/di silicato di alluminio)
• Uniformità di temperatura a 1450 °C fino a ±6 °C (DIN 17052‑1)
• Porta parallela con guida a catena per apertura/chiusura definita senza danneggiare l'isolamento
• Versione a due porte (fronte/retro) disponibile per modelli maggiori
• Tenuta a labirinto per ridurre al minimo le perdite di calore in zona porta
• Fondo rinforzato per proteggere l'isolamento e supportare carichi pesanti (es. 5 kg/dm²)
• Sfiato vapori in copertura con sportelli di scarico motorizzati e cappa inox come interfaccia di aspirazione
• Controller P570 (touch, 50 programmi × 40 segmenti) e NTLog Basic per registrazione dati su USB

Specifiche tecniche (estratto)
HTC 16/16 | Tmax 1550 °C | Interno 200 × 300 × 260 mm | Volume 16 l | Esterno 820 × 690 × 1860 mm | Potenza riscaldamento 12,0 kW | Potenza connessa 16,5 kW | Trifase | Peso 220 kg
HTC 40/16 | Tmax 1550 °C | Interno 300 × 350 × 350 mm | Volume 40 l | Esterno 1010 × 800 × 1990 mm | Potenza riscaldamento 12,0 kW | Potenza connessa 16,5 kW | Trifase | Peso 420 kg
HTC 64/16 | Tmax 1550 °C | Interno 400 × 400 × 400 mm | Volume 64 l | Esterno 1140 × 890 × 2040 mm | Potenza riscaldamento 18,0 kW | Potenza connessa 41,5 kW | Trifase | Peso 660 kg
HTC 128/16 | Tmax 1550 °C | Interno 400 × 800 × 400 mm | Volume 128 l | Esterno 1140 × 1280 × 2040 mm | Potenza riscaldamento 26,0 kW | Potenza connessa 61,0 kW | Trifase | Peso 550 kg
HTC 160/16 | Tmax 1550 °C | Interno 500 × 550 × 550 mm | Volume 160 l | Esterno 1250 × 1040 × 2260 mm | Potenza riscaldamento 21,0 kW | Potenza connessa 40,0 kW | Trifase | Peso 535 kg
HTC 276/16 | Tmax 1550 °C | Interno 500 × 1000 × 550 mm | Volume 276 l | Esterno 1340 × 1600 × 2290 mm | Potenza riscaldamento 36,0 kW | Potenza connessa 73,0 kW | Trifase | Peso 1300 kg
HTC 450/16 | Tmax 1550 °C | Interno 500 × 1150 × 780 mm | Volume 780 l | Esterno 1380 × 1820 × 2570 mm | Potenza riscaldamento 64,0 kW | Potenza connessa 118,0 kW | Trifase | Peso 1450 kg

Equipaggiamento aggiuntivo

• Sistema di raffreddamento controllato (gradiente di temperatura o portata aria preimpostata, commutabile per segmenti)
• Passaggio termocoppia con tappo filettato e termocoppia calibrata
• Connessione gas protettivo per lavaggio con gas non infiammabili (non completamente ermetico)
• Sistema automatico di alimentazione gas con elettrovalvola e flussometro, controllabile dal controller
• Isolamento del pavimento in mattoni refrattari per carichi maggiori (Tmax fino a 1700 °C)
• Porta a ribalta e bloccaggio automatico con contatto porta
• Protezione degli elementi riscaldanti contro danni meccanici; versioni speciali per applicazioni specifiche
• Interfaccia Ethernet

Caratteristiche

• Metodo di riscaldamento: barre SiC montate verticalmente, riscaldamento bilaterale
• Isolamento: fibra con supporto speciale; isolamento di soffitto sospeso; nessun materiale RCF
• Costruzione: doppia parete ventilata in acciaio inox; fondo rinforzato; tenuta a labirinto
• Controllo e dati: P570 touch (50 programmi × 40 segmenti); NTLog Basic (USB)
• Opzioni di processo: purga gas, alimentazione gas automatica, passaggi termocoppia, sistemi di raffreddamento, isolamento in mattoni refrattari
• Uniformità temperatura: ±6 °C a 1450 °C (DIN 17052‑1)
