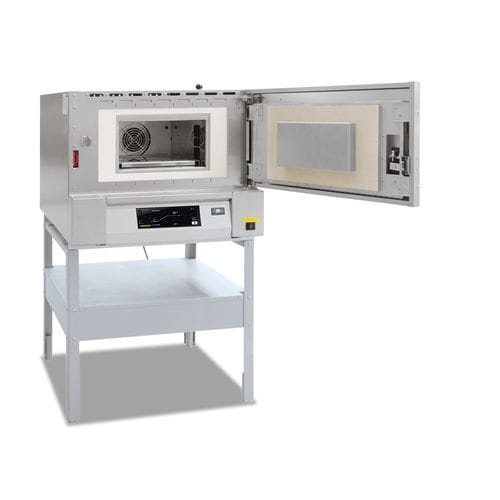

Forno di ricottura NAT series

termicodi rinvenimentoper trattamento termico

Panoramica
Grazie al design compatto da banco, la serie NAT è particolarmente adatta per l'installazione in laboratori o locali con spazio limitato. Questi forni a camera con convezione forzata garantiscono un'elevata uniformità della temperatura.

Applicazioni

• Riscaldo preliminare di componenti per processi di calettatura
• Trattamento termico dei metalli in aria: invecchiamento, distensione, ricottura leggera, tempra
• Trattamento termico del vetro

Caratteristiche

• Tmax 650 °C o 850 °C
• Circolazione orizzontale dell'aria con deflettori in acciaio inossidabile per una distribuzione ottimale
• Involucro ventilato a doppia parete in lamiera di acciaio inox strutturata per bassa temperatura superficiale e alta stabilità
• Unità di controllo integrata
• Porta a battente con cerniera a destra, aperture fino a 400 °C
• Uniformità della temperatura fino a ±6 °C secondo DIN 17052-1 (NAT 15/65 fino a ±5 °C)
• Ingresso aria nella parete posteriore; presa di scarico regolabile nel cielo del forno (non per NAT 15/65)
• Foro da 15 mm nel cielo del forno (non per NAT 15/65)
• Limitatore di sovratemperatura con intervento regolabile per proteggere forno e carico
• Impiego esclusivo di materiali isolanti non classificati secondo il Regolamento CE n. 1272/2008 (no lana aluminosilicatica / RCF)

Controller e documentazione

• Controller touch B500/B510 (5 programmi con 4 segmenti ciascuno)
• NTLog Basic per registrazione dati di processo su USB
• NTEdit (freeware) per inserimento programmi via Excel su PC
• NTGraph (freeware) per valutazione e documentazione tramite Excel su PC
• App MyNabertherm per monitoraggio online su dispositivi mobili

Accessori aggiuntivi (non per NAT 15/65)

• Telai base
• Rastrelliere di carico per caricamento su più livelli
• Pacchetto equipaggiamento con controllo lotto, controllo processo e documentazione tramite software VCD

Specifiche tecniche (estratto)
Modello | Tmax (°C) | interno L mm | interno P mm | interno H mm | Volume l | esterno L mm | esterno P mm | esterno H mm | Potenza di riscaldamento kW | Collegamento elettrico | Peso kg | Tempo di riscaldamento min fino a Tmax:
NAT 15/65 | 650 | 295 | 340 | 170 | 15 | 470 | 790 | 460 | 2,8 | monofase | 60 | 35
NAT 30/65 | 650 | 320 | 320 | 300 | 30 | 810 | 620 | 620 | 3,0 | monofase | 90 | 80
NAT 60/65 | 650 | 400 | 400 | 400 | 60 | 890 | 700 | 720 | 3,0 | monofase | 110 | 100
NAT 15/85 | 850 | 320 | 320 | 150 | 15 | 690 | 880 | 570 | 3,0 | monofase | 85 | 190
NAT 30/85 | 850 | 320 | 320 | 300 | 30 | 690 | 880 | 720 | 3,0 | monofase | 100 | 230
NAT 50/85 | 850 | 400 | 320 | 400 | 50 | 770 | 880 | 820 | 4,5 | trifase | 130 | 230

Note

• Le dimensioni esterne variano in caso di equipaggiamento aggiuntivo; dimensioni su richiesta
• La potenza connessa può essere maggiore a seconda della versione
• Dati approssimativi riferiti al forno vuoto
