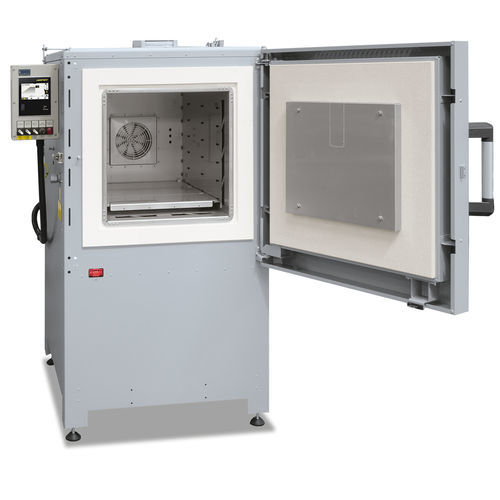

Forno per brasatura NA series

di ricotturadi rinvenimentoper trattamento termico

Panoramica
L‘ottima uniformità di temperatura di questi forni a camera a circolazione d‘aria fornisce condizioni di processo ideali per ricottura, polimerizzazione, solubilizzazione, invecchiamento artificiale, sinterizzazione di PTFE, preriscaldo o ricottura dolce e brasatura. I forni a camera a convezione forzata sono dotati di una cassetta di ricottura per la ricottura dolce del rame o la tempra del titanio, nonché per la ricottura dell‘acciaio sotto gas di processo non infiammabili. Il design modulare consente l‘adattamento a requisiti di processo specifici con accessori appropriati.

Funzioni e dotazioni principali

• Tmax 450 °C, 650 °C o 850 °C
• Circolazione orizzontale dell‘aria con ottima ripartizione grazie ai deflettori dell‘aria in acciaio inossidabile
• Porta orientabile con battuta a destra
• Basamento compreso nella fornitura
• Uniformità della temperatura secondo DIN 17052-1 fino a ± 4 °C
• Distribuzione ottimale dell’aria grazie ad elevate velocità di corrente
• Supporto di base sezionato incluso nella fornitura
• Limitatore di sovra temperatura con temperatura di spegnimento regolabile su una temperatura limite per proteggere il forno e la carica
• Esclusivo uso di materiali isolanti non classificati secondo CLP (nessuna fibra ceramica refrattaria RCF)
• Applicazione definita entro i limiti delle istruzioni per l‘uso
• Controller B500 con operatività touch (5 programmi da 4 segmenti ciascuno)
• Spegnimento automatico della ventola di ricircolo aria per 2 minuti dall’apertura della porta
• Ingresso laterale e foro aggiuntivo ingresso termocoppia da 3 mm
• NTLog Basic per controller Nabertherm: registrazione dei dati di processo con USB flash drive
• NTEdit e NTGraph gratuiti per inserimento del programma tramite Excel™ per MS Windows™
• App MyNabertherm per il monitoraggio online della cottura su dispositivi mobili

Equipaggiamento aggiuntivo
Per modelli fino a 450 °C

• Flap di presa e scarico aria in caso di utilizzo per essiccazione
• Raffreddamento controllato tramite flap e ventola
• Ripiani di caricamento aggiuntivi
• Cassette di gasaggio per diversi metodi di caricamento
• Raccordi di alimentazione del gas
• Regolazione carica con documentazione termocoppia carica
• Torre di segnalazione
• Sistemi di caricamento
• Controllo dei processi e documentazione tramite pacchetto software VCD

Per modelli fino a 650 °C e 850 °C (ulteriori opzioni)

• Ottimizzazione dell'uniformità della temperatura secondo DIN 17052-1 fino a ± 3 °C
• Supporti di misurazione e termocoppie per misurazioni TUS o comparative
• Versione secondo AMS2750H o CQI-9
• Porta ad apertura parallela manuale o pneumatica a seconda del modello
• Rulliera manuale nella camera del forno per carichi elevati
• Pacchetto VCD per monitoraggio, documentazione e controllo

Tabella: Specifiche tecniche (riportata come tabella, righe separate da interruzioni di linea)
Modello | Tmax (°C) | Dimensioni interne (largh. x prof. x h mm) | Volume (l) | Dimensioni esterne in mm (L x P x H) | Potenza termica (kW) | Allacciamento | Peso (kg) | Tempo di riscaldamento fino a Tmax (min) | Flap | Ventola di raffreddamento
NA 120/45 | 450 | 450 x 600 x 450 | 450 l | 120 x 1075 x 1475 | 1500 (kW indic.) | trifase | 280 kg | 60 min | 90 (flap) | 30 (ventola)
NA 250/45 | 450 | 600 x 750 x 600 | 600 l | 250 x 1250 x 1660 | 1670 | trifase | 650 kg | 60 min | 120 | 30
NA 500/45 | 450 | 750 x 1000 x 750 | 750 l | 500 x 1400 x 1910 | 1810 | trifase | 800 kg | 90 min | 240 | 45
(righe intermedie con valori per altri modelli: NA 60/65, NA 120/65, NA 250/65, NA 500/65, NA 60/85, NA 120/85, NA 250/85, NA 500/85, NA 675/85) — si riportano i dati di esempio in tabella completa a disposizione nel materiale tecnico del prodotto.

Caratteristiche / specificazioni tecniche (sintesi)

• Temperature massime disponibili: 450 °C, 650 °C, 850 °C
• Circolazione orizzontale dell'aria con deflettori inox per ottima ripartizione
• Controller touch B500 con programmi e registrazione dati (USB)
• Disponibili versioni e opzioni per controllo processi e certificazioni (AMS2750H / CQI-9)
• Materiali isolanti senza fibre ceramiche refrattarie classificate
• Varie dimensioni e volumi (es. NA 120/45, NA 250/65, NA 500/65, NA 675/85)
• Ampia gamma di accessori: cassette di gasaggio, rulliere, ripiani, sistemi di caricamento, VCD software
