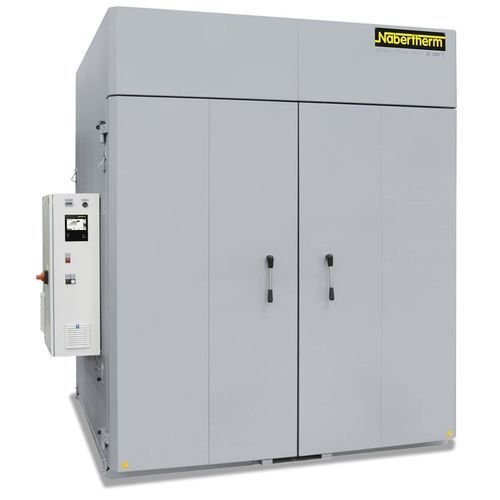

Forno di rinvenimento KTR series

per trattamento termicoper essiccazioneper camera bianca

Introduzione
Gli essiccatori a camera della serie KTR sono impiegabili per processi di essiccamento e trattamenti termici di cariche fino a una temperatura d'esercizio di 260 °C. La potente circolazione d'aria garantisce un'ottimale uniformità della temperatura nello spazio utile. Grazie a un'ampia gamma di accessori, gli essiccatori a camera possono essere adattati a esigenze di processo individuali.

Funzione e attrezzatura

• Impiego per vari processi di essiccamento e trattamenti termici fino a Tmax 260 °C.
• Circolazione d'aria potente per uniformità termica nello spazio utile.
• Adattabilità tramite numerosi accessori per esigenze di processo specifiche.

Versione standard

• Tmax 260 °C.
• Riscaldamento elettrico (registro termico con radiatori integrati in acciaio al cromo) oppure riscaldamento a gas (diretto o indiretto con immissione di aria calda nel canale di aspirazione).
• Ottimale uniformità della temperatura secondo DIN 17052-1 fino a ±3 °C (versione senza corsie d'accesso).
• Isolamento in lana minerale di alta qualità con temperatura pareti esterne < 25 °C rispetto alla temperatura ambiente.
• Uso esclusivo di materiali isolanti non classificati come RCF (fibra ceramica refrattaria) in conformità al Regolamento CE n. 1272/2008 (CLP).
• Elevato ricambio d'aria per rapidi processi di essiccamento.
• Porta a due ante a partire da KTR 2300.
• Limitatore di sovra temperatura con temperatura di spegnimento regolabile per proteggere forno e carica.
• Controller B500 con operatività touch (5 programmi da 4 segmenti ciascuno).
• Applicazione definita entro i limiti delle istruzioni per l'uso.
• NTLog Basic per controller Nabertherm: registrazione dei dati di processo su USB flash drive.

Equipaggiamento aggiuntivo

• Riscaldamento a gas diretto o indiretto.
• Basamento per il caricamento mediante carrello elevatore.
• Porta supplementare nella parete posteriore per caricamento da entrambi i lati o per impiego come chiusa tra due camere.
• Sistemi di ventilazione per raffreddamento rapido con regolazione manuale o automatica delle valvole di scarico aria.
• Apertura/chiusura valvola di scarico aria gestita mediante programma.
• Circolazione aria con controllo di velocità (utile per cariche leggere o sensibili).
• Oblò e illuminazione del vano forno.
• Versione per processi in camera bianca.
• Sistemi rotanti per processi di tempra.
• Tutti i modelli KTR disponibili anche con Tmax 300 °C.
• Pacchetto software di controllo e documentazione (VCD o Nabertherm Control-Center NCC) per monitoraggio, documentazione e gestione processi.

Specifiche tecniche (tabella sintesi)
Modello | Tmax (°C) | Dimensioni interne (mm) largh. × prof. × h | Volume (l) | Dimensioni esterne (mm) LARGH. × PROF. × H | Potenza termica (kW) | Allacciamento
KTR 1000 | 260 | 1000 × 1000 × 1000 | 1000 l | 1815 × 1430 × 1890 | 18 kW | trifase
KTR 1500 | 260 | 1000 × 1000 × 1500 | 1500 l | 1815 × 1430 × 2390 | 18 kW | trifase
KTR 2000 | 260 | 1100 × 1500 × 1200 | 2000 l | 1915 × 1930 × 2215 | 18 kW | trifase
KTR 2300 | 260 | 1250 × 1250 × 1500 | 2300 l | 2115 × 1680 × 2515 | 27 kW | trifase
KTR 3100 | 260 | 1250 × 1250 × 2000 | 3100 l | 2115 × 1680 × 2960 | 27 kW | trifase
KTR 3400 | 260 | 1500 × 1500 × 1500 | 3400 l | 2445 × 1930 × 2460 | 45 kW | trifase
KTR 4500 | 260 | 1500 × 1500 × 2000 | 4500 l | 2445 × 1930 × 2960 | 45 kW | trifase
KTR 4600 | 260 | 1750 × 1750 × 1500 | 4600 l | 2695 × 2175 × 2480 | 45 kW | trifase
KTR 6000 | 260 | 2000 × 2000 × 1500 | 6000 l | 2945 × 2430 × 2460 | 54 kW | trifase
KTR 6125 | 260 | 1750 × 1750 × 2000 | 6100 l | 2695 × 2175 × 2980 | 45 kW | trifase
KTR 6250 | 260 | 1250 × 2500 × 2000 | 6250 l | 2195 × 3035 × 2960 | 54 kW | trifase
KTR 8000 | 260 | 2000 × 2000 × 2000 | 8000 l | 2945 × 2430 × 2960 | 54 kW | trifase
KTR 9000 | 260 | 1500 × 3000 × 2000 | 9000 l | 2565 × 3870 × 2920 | 72 kW | trifase
KTR 12300 | 260 | 1750 × 3500 × 2000 | 12500 l | 2695 × 4350 × 2980 | 90 kW | trifase
KTR 13250 | 260 | 1250 × 5000 × 2000 | 13300 l | 2195 × 6170 × 2960 | 108 kW | trifase
KTR 16000 | 260 | 2000 × 4000 × 2000 | 16000 l | 2945 × 4850 × 2960 | 108 kW | trifase
KTR 21300 | 260 | 2650 × 3550 × 2300 | 21300 l | 3675 × 4195 × 3380 | 108 kW | trifase
KTR 22500 | 260 | 2000 × 4500 × 2500 | 22500 l | 3015 × 5300 × 3550 | 108 kW | trifase

Caratteristiche / Specificazioni tecniche

• Serie: KTR (essiccatori a camera fino a 260 °C).
• Tecnologie di riscaldamento: elettrico (radiatori in acciaio al cromo) o gas (diretto/indiretto).
• Uniformità termica: ±3 °C secondo DIN 17052-1 (versione senza corsie d'accesso).
• Isolamento: lana minerale di alta qualità, senza materiali RCF (conformità CLP).
• Controllo: Controller B500 touch, 5 programmi × 4 segmenti; possibilità di monitoraggio e documentazione tramite software (VCD o NCC) e registrazione dati su USB con NTLog Basic.
• Opzioni: doppie porte, carrelli di caricamento, rampe e basi per forche di carrello elevatore, oblò e illuminazione, ventilazione/raffreddamento rapido, versioni per camera bianca, sistemi rotanti per tempra.
• Gamma modelli coprente volumi da ~1000 l fino a oltre 22.000 l con potenze termiche variabili e allacciamento trifase.
