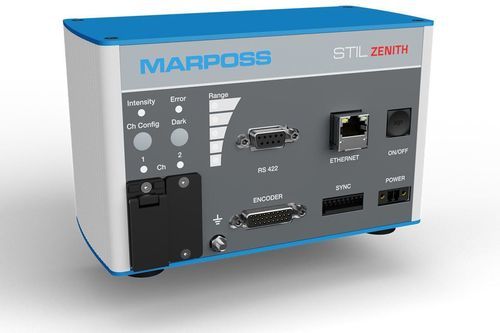

Unità di controllo per produzione ZENITH

da laboratorioper dispositivi medicida ricerca

Descrizione del prodotto
ZENITH è un controller confocale cromatico progettato per la misurazione senza contatto di distanza e spessore in ambiente industriale. Basato su comunicazione Ethernet standard (GigE), fornisce metrologia ad alta risoluzione in combinazione con le teste ottiche intercambiabili STIL ed è studiato per funzionamento continuo in produzione e laboratorio. ZENITH supporta superfici con diversa riflettività (da trasparenti a opache) e offre frequenze di acquisizione fino a 5000 Hz.

Vantaggi

• Elevata dinamica (15 bit) per maggiore fedeltà di misura
• Connettività industriale Ethernet (GigE) e uscita digitale RS422
• Fino a cinque ingressi encoder per integrazione con CMM e sistemi di movimento
• Sincronizzazione Master/Slave e trigger encoder per configurazioni multi-sensore
• Configurazione tramite software dedicato o configuratore web integrato
• Compatibile con teste ottiche STIL (serie CL-MG / OP / ENDO / EVEREST)
• Memorizza fino a 20 tabelle di calibrazione per la sonda selezionata
• Misura senza contatto su metalli, vetro, plastiche, rivestimenti e liquidi

Applicazioni

• Ispezione vetro automobilistico
• Industria degli imballaggi e contenitori in vetro
• Metrologia di batterie e componenti per veicoli elettrici
• Controllo spessore roll-to-roll per film trasparenti e opachi
• Ispezione PCB ed elettronica
• Misura di wafer a semiconduttore
• Dispositivi medici e microfluidica
• Micromeccanica, orologeria e ingegneria di precisione
• Componenti aerospaziali e aeronautici
• Robotica e linee di produzione automatizzate

Specifiche tecniche

• Prodotto: CONTROLLER ZENITH
• Tecnologia: Confocal cromatico
• Sorgente luminosa: LED bianco
• Canali: 1
• Frequenza di acquisizione: 400 Hz – 5000 Hz
• Memoria calibrazione: fino a 20 tabelle di calibrazione
• Misura distanza: selezione picchi (primo/secondo/terzo/quarto/ultimo/il più forte)
• Misura spessore: valutazione a due picchi
• Funzioni avanzate: configuratore web, app di discovery di rete, SetExposureTime, EncoderTrigger, modalità Master & Slave
• Uscite digitali: Ethernet (GigE), RS422
• Sincronizzazione: Trigger in (5–24 Vdc), Trigger out (5 V TTL)
• Altre I/O: fino a 5 ingressi encoder (TTL differenziale)
• Connettore fibra: E2000/APC
• Temperatura di esercizio: 5°C – 50°C; Stoccaggio: -20°C – 70°C
• Umidità relativa: 5% – 80% senza condensazione
• Protezione: IP40
• Alimentazione: 24 V DC; Consumo: max 25 W / tipico 10 W
• Dimensioni: 169 × 110 × 88 mm; Peso: 1 kg
• Conformità: compatibilità elettromagnetica EN 61326-1; qualifiche ambientali e vibrazionali secondo CEI/EN 60068; grado di protezione secondo CEI EN 60529
