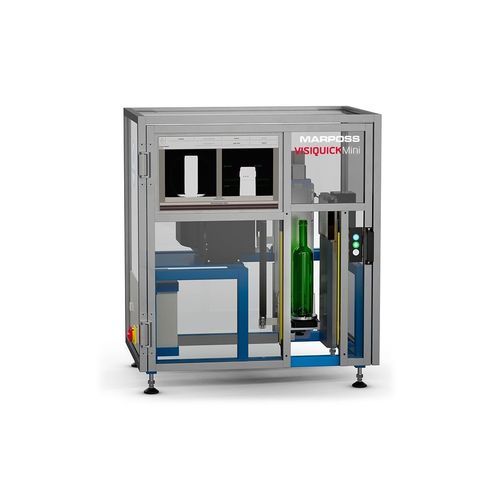

Sistema di ispezione ottico VISIQUICK-MINI™

semiautomaticoper bottigliecompatto

Descrizione del prodotto
VisiQuick-mini™ è un banco compatto, flessibile e semiautomatico che utilizza ottica telecentrica e illuminazione collimata per misure dimensionali e geometriche accurate di contenitori in vetro su base campionaria. Adatto a un'ampia gamma di forme, dimensioni e colori, può essere installato al cold-end, in laboratorio o vicino alla linea di produzione come valida alternativa ai calibri go/no-go per il controllo delle dimensioni esterne.

Vantaggi

• Compatto: lente telecentrica e illuminatore collimato riducono l’ingombro e garantiscono misure stabili
• Flessibile: nessuna modifica utensile richiesta tra diverse forme e dimensioni
• Economico: sostituisce più calibri meccanici con un unico sistema ottico
• Ampia libreria di misurazione: algoritmi pronti per i parametri comuni dei contenitori in vetro

Algoritmi di misura / parametri misurabili

• Altezza totale
• Verticalità
• Collo piegato
• Parallelismo della bocca
• Parametri del corpo (diametri, lati lunghi/corti e diagonali per contenitori non circolari, altezza a diametri specifici, ecc.)
• Parametri della finitura per qualsiasi tipo di chiusura (diametri, altezze, angoli, raggi, ecc.)
• Peso (opzionale, bilancia industriale)

Specifiche tecniche

• Dimensioni complessive: 1.000 x 700 x 1.000 mm
• Alimentazione: 220 Vac
• Altezza misurabile max.: ≤ 410 mm
• Diametro esterno / diagonale max. del corpo: ≤ 120 mm
• Peso massimo pezzo: ≤ 2 Kg (bilancia opzionale)
• Ripetibilità: ≤ ±0,01 mm (valutata sul master)
• Risoluzione opzionale bilancia industriale: 0,1 g
• Tempo di misura tipico: 30–60 s
• Pronto per Industry 4.0; compatibilità con sistemi di monitoraggio produzione
• IHM intuitiva (interfaccia utente)
