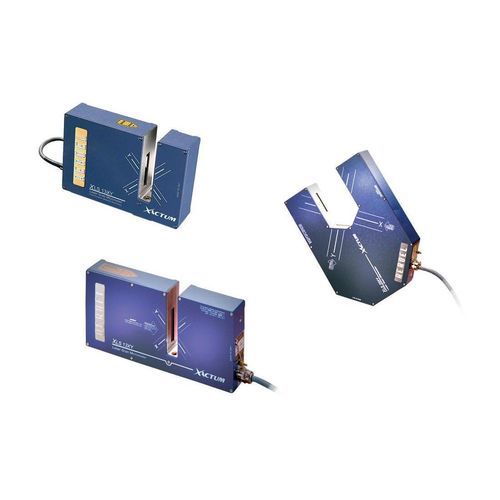

Apparecchio di misurazione di controllo XLS series

di diametrodi movimentoper sensore

Panoramica del prodotto
La serie XLS (eXactum Laser Scan Micrometer) comprende strumenti laser per la misura di diametro su doppio asse ad alta precisione. L'elettronica integrata consente alle unità XLS di funzionare come sensori di diametro intelligenti stand-alone o di essere integrate in sistemi dedicati di misura e controllo laser per il controllo in linea dei processi.

Caratteristiche funzionali
I micrometri XLS si collegano direttamente a PC, PLC o NC tramite Ethernet, RS232 o RS485. Qualsiasi controllore o software con queste interfacce può ricevere letture di diametro rapide e precise per registrazione dati, controllo processo o integrazione nelle applicazioni cliente. Questa connettività rende gli XLS adatti a OEM, system integrator e installazioni su larga scala.

Vantaggi

• Misura senza contatto: adatta a pezzi in movimento, caldi o morbidi.
• Ampia gamma di misura: misura pezzi di diverse dimensioni senza preimpostazione.
• Insensibile a velocità e vibrazioni: consente la misura in linea durante la produzione.
• Concetto di misura assoluta: nessuna taratura richiesta al variare del diametro.
• Alta velocità di misura e piccolo spot: rileva dettagli non individuabili con sonde a contatto o anelli d'aria.
• Ispezione in linea al 100%: supporta la produzione a difetto zero.
• Ideale per la regolazione automatica del processo: riduce scarti e manodopera.
• Rilevazioni rapide e semplici: abbassa i costi dei controlli off-line per campionamento.
• Risultati accurati e ripetibili: indipendenti dall'esperienza dell'operatore.

Versioni

• XLS13XY
  Campo di misura: 4x4 mm o 13x13 mm
  Diametri misurabili: da 0,03 a 10 mm
  Ripetibilità: fino a ±0,02 µm
• XLS13XY 1500
  Campo di misura: 4x4 mm o 13x13 mm
  Diametri misurabili: da 0,03 a 10 mm
  Ripetibilità: fino a ±0,2 µm
• XLS150
  Campo di misura: 35x35 mm
  Diametri misurabili: da 0,03 a 10 mm
  Ripetibilità: fino a ±0,15 µm

Caratteristiche tecniche

• Serie: XLS (eXactum Laser Scan Micrometer)
• Principio di misura: micrometria a scansione laser senza contatto
• Elettronica integrata; operabile come sensore di diametro intelligente stand-alone
• Connettività: Ethernet, RS232, RS485 (collegamento diretto a PC, PLC, NC)
• Applicazioni: controllo in linea, integrazione OEM, system integrator, applicazioni su larga scala
• Diametri misurabili: 0,03 mm a 10 mm (a seconda della versione)
• Campi di misura (esempi): 4x4 mm, 13x13 mm, 35x35 mm
• Ripetibilità (esempi): fino a ±0,02 µm; fino a ±0,15 µm; fino a ±0,2 µm (a seconda del modello)
• Vantaggi: concetto di misura assoluta, insensibile a velocità e vibrazioni, alta velocità di misura, piccolo diametro del spot
• Usi tipici: pezzi in movimento, caldi o morbidi; controllo in linea al 100%; regolazione automatica del processo
