Unità di controllo di temperatura LightMaster

di umiditàda laboratorioper dispositivi medici

Panoramica

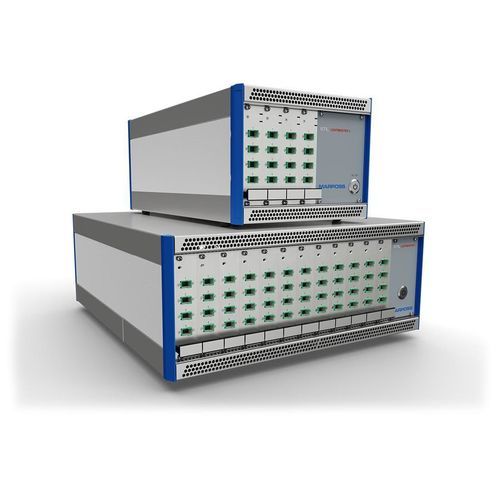

LightMaster è un controller modulare multicanale confocale cromatico per teste sensore STIL. Disponibile in due versioni (LIGHTMASTER-S e LIGHTMASTER-F), supporta da 12 a 48 canali di misura simultanei tramite moduli Lightslot. L'unità è un rack 19 pollici 3U con I/O digitale Ethernet (GigE) per integrazione con PC o PLC.

Vantaggi principali

• Misura confocale cromatica di materiali riflettenti (metallo, vetro, plastica, rivestimenti, liquidi)
• Misura senza contatto adatta a applicazioni che richiedono l'assenza di contatto fisico
• Compatibilità con teste ottiche STIL intercambiabili (CL-MG, OP, ENDO, EVEREST, ecc.)
• Sincronizzazione simultanea fino a 48 canali per ispezione parallela
• SDK e comandi di protocollo disponibili per l'integrazione
• Acquisizione sincronizzata con encoder per misure dinamiche
• Output digitale Ethernet (GigE) per trasferimento dati ad alta velocità

Specifiche tecniche

• Nome prodotto: LightMaster (controller confocale cromatico multicanale)
• Versioni: LIGHTMASTER-S (200–750 Hz) e LIGHTMASTER-F (fino a 2000 Hz)
• Codici ordine: O8ST08M0001 (S), O8ST08M0002 (F)
• Canali: da 12 a 48 simultanei (12 moduli Lightslot × 4 canali)
• Fonte luminosa: LED bianco
• Connessione fibra: E2000/APC
• Modalità distanza: primo/secondo/terzo/quarto/ultimo/picco più forte
• Spessore: rilevamento di 2 picchi su 5
• I/O digitali: Ethernet (GigE); trigger in/out; ingresso encoder per acquisizione sincronizzata
• Memoria calibrazione: fino a 48 teste ottiche diverse (range nominale o mezzo range a seconda della versione)
• Temperatura d'esercizio: 5°C–50°C; immagazzinamento: -20°C–70°C
• Umidità relativa: 5%–80% senza condensazione
• Protezione: IP20
• Alimentazione: 100–240V AC; consumo: max 120W / tipico 70W
• Dimensioni: 449 mm × 184 mm × 502 mm
• Conformità: EN 61010-1; EN 61326-1

Applicazioni

• Ispezione vetro automotive
• Controllo qualità contenitori e imballaggi in vetro
• Misura componenti batterie per veicoli elettrici
• Misura spessore di film roll-to-roll (trasparenti e opachi)
• Elettronica e ispezione PCB
• Metrologia per semiconduttori (wafer di silicio)
• Industria componenti di consumo (CCC)
• Ispezione dispositivi medici
• Micromeccanica e orologeria
• Metrologia aerospaziale e aviazione
• Integrazione robotica per ispezione automatizzata

Caratteristiche del prodotto

• Architettura modulare Lightslot: quattro canali per modulo per configurazioni scalabili
• Acquisizione ad alta velocità: intervalli di frequenza selezionabili per applicazioni statiche e dinamiche
• Misura multipunto sincronizzata con supporto encoder per target in movimento
• Interfaccia GigE standard e SDK disponibile per integrazione rapida su PC/PLC
• Ampia gamma ambientale e conformità per l'utilizzo in ambiente industriale
