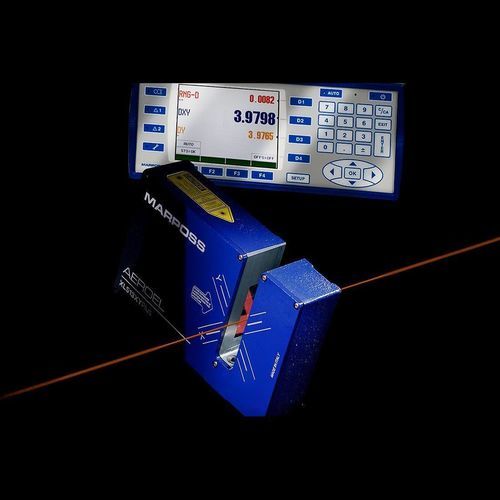

Apparecchio di misurazione di controllo XPLORELINE

di diametroper applicazioni medichein continuo

Panoramica
La famiglia XPLORELINE offre sistemi di micrometro laser in linea per il monitoraggio al 100% del diametro di prodotti continui. Ogni sistema comprende un sensore/jauge programmato con software dedicato, un'unità di visualizzazione e un telecomando per misurare prodotti in rapido movimento con precisione e supportare il controllo del processo.

Caratteristiche esclusive

• Motore di scansione con tecnologia Fluid Dynamic Bearing (senza cuscinetti a sfere) per funzionamento con usura ridotta.
• Opzione NO-VAR per la compensazione automatica della dilatazione termica tramite coefficiente programmabile dall'utente.
• Server Web integrato (Ethernet) per accesso remoto, configurazione, programmazione e visualizzazione video (impulso luminoso).

Vantaggi

• Misura diametro e posizione del prodotto nel campo di misura per controllo di profilo e concentricità.
• Monitora il diametro medio e rileva difetti di diametro di breve durata in tempo reale.
• Registra il diametro max e min su lunghezze programmabili per verificare prodotti sagomati (es. tubo corrugato).
• Software Blistbuster incluso per individuare difetti ripetitivi/bolle e contare i metri per il tracciamento della lunghezza.
• Uscite di allarme fuori tolleranza e predisposizione per integrazione in rete.

Versioni

• Monasse: XPLORELINE.X40 — Campo di misura 40,5 mm; diametri misurabili 0,15–40 mm; ripetibilità fino a ±0,6 µm.
• XPLORELINE.X80 — Campo di misura 80 mm; diametri misurabili 0,75–78 mm; ripetibilità fino a ±1 µm.
• XPLORELINE.X150 — Campo di misura 150 mm; diametri misurabili 0,8–149 mm; ripetibilità fino a ±1,5 µm.

• Biasse: XPLORELINE.XY13 — Campo di misura 13x13 mm; diametri misurabili 0,1–10 mm; ripetibilità fino a ±0,3 µm.
• XPLORELINE.XY35 — Campo di misura 35x35 mm; diametri misurabili 0,2–32 mm; ripetibilità fino a ±0,6 µm.

Video
Dimostrazione del controllo in linea del diametro di un tubo di vetro trasparente con il sistema XPLORELINE.X80, mostrando la misurazione in tempo reale e la visualizzazione dell'impulso luminoso.

Specifiche tecniche

• Famiglia prodotto: sistemi micrometrici laser XPLORELINE per misura di diametro in linea.
• Composizione del sistema: sensore/jauge con software dedicato, unità di visualizzazione e telecomando.
• Capacità di misura: monitoraggio 100% del diametro di prodotti continui (cavi elettrici, tubi plastici, profili estrusi, tubi in vetro, ecc.).
• Motore di scansione: tecnologia Fluid Dynamic Bearing per funzionamento senza usura significativa.
• Compensazione termica: opzione NO-VAR con coefficiente di dilatazione programmabile dall'utente.
• Connettività: server Web via Ethernet per visualizzazione remota, configurazione, programmazione e visualizzazione video.
• Software: Blistbuster per individuazione di difetti ripetitivi/bolle e conteggio metri.
• Uscite: uscite di allarme per fuori tolleranza.
• Rete: pronto per integrazione in reti industriali.
• Configurazioni disponibili e ripetibilità tipica: monasse (X40, X80, X150) e biasse (XY13, XY35); ripetibilità da ±0,3 µm a ±1,5 µm a seconda del modello.
