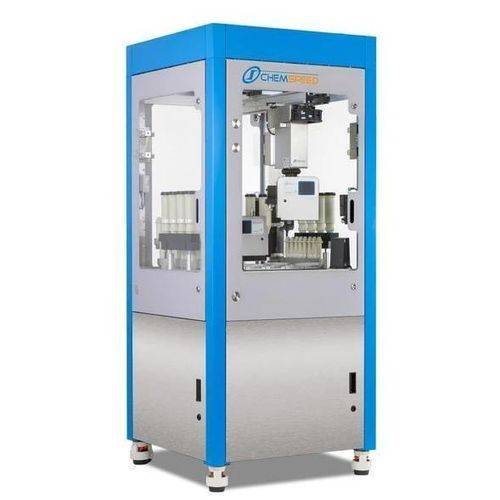

Sistema automatizzato di preparazione campioni FLEX SWILE DSC

robotizzatoper preparazione di provinida ricerca

Panoramica
La calorimetria differenziale a scansione (DSC) è una delle tecniche di analisi termica più utilizzate. La DSC misura le variazioni di entalpia dovute ai cambiamenti delle proprietà fisiche e chimiche di un materiale in funzione della temperatura o del tempo.

Il metodo consente l'identificazione e la caratterizzazione dei materiali e offre numerose applicazioni in quasi tutti i settori dell'industria chimica e farmaceutica: composti dagli API ai polimeri possono essere analizzati per transizione vetrosa, fusione, grado di cristallizzazione, transizione di fase, denaturazione delle proteine e punto di decomposizione.

La DSC permette di investigare reazioni chimiche, l'influenza di additivi e cariche e la lavorazione dei materiali. Le forme tipiche delle curve DSC sono impiegate per il controllo qualità. La DSC è rapida, molto sensibile e di semplice utilizzo.

Tuttavia, la preparazione dei campioni per DSC — il riempimento e la chiusura dei crogioli — è spesso ancora eseguita manualmente e richiede risorse altamente qualificate per attività dispendiose in termini di tempo, ripetitive e soggette a errori.

La tecnologia SWILE di Chemspeed consente il pick & decision dispense gravimetrico automatizzato one-to-one dei composti solidi. Il nucleo tecnologico è il design proprietario dello strumento di erogazione gravimetrica in overhead di Chemspeed combinato con una seconda bilancia analitica a bordo. Un utensile di manipolazione dei liquidi modificato a 4 aghi chiude i crogioli DSC dopo l'erogazione e li trasporta nei rack dell'autosampler del dispositivo DSC per fornire campioni DSC pronti all'uso senza intervento manuale. Vengono utilizzate punte di vetro usa e getta (SWINs) per escludere qualsiasi rischio di contaminazione incrociata; le SWINs sono disponibili in diversi diametri e possono essere regolate in base alla quantità target. Un rack inclinabile/agitante viene utilizzato per allentare e inclinare la polvere prima del prelievo.

Flusso di lavoro (FLEX SWILE DSC)

• Eventuale lettura del codice a barre della fiala di origine
• Trasporto della fiala di origine al rack inclinabile/agitante per allentare il composto
• Prelievo ed erogazione del solido (pick & decision dispense gravimetrico)
• Trasporto della MTP dei crogioli al supporto
• Posizionamento del coperchio sul crogiolo
• Inserimento del coperchio nel crogiolo
• Trasporto del crogiolo chiuso al rack dell'autosampler
• Ripetizione (nodo ripetitore per campioni multipli)

Vantaggi

• Precisione e accuratezza superiori grazie al decision dispensing
• Intervallo di erogazione da alcune centinaia di μg fino a ~5 mg con risoluzione di ±10 μg
• Nessuna contaminazione incrociata
• Nessun volume morto
• Funzionamento non presidiato
• Materiale completamente inerte (vetro)
• Interfaccia proprietaria per lo scambio degli utensili robotici
• Cappa ventilata per la sicurezza e carrello
• Ingombro ottimizzato (3x3 ft, 90x90 cm) rispetto alla capacità per ridurre i costi e massimizzare il ROI
• Lo strumento robotico SWILE può essere combinato con altri utensili per flussi di lavoro multipli
• Bilancia a bordo, rack inclinabile/agitante, lettore di codici a barre, multigripper
• Distribuzione automatizzata dei campioni nei crogioli DSC (bilancia a bordo opzionale per risoluzione 10 μg)
• Posizionamento automatico dei coperchi e chiusura dei crogioli
• Reformatting dei crogioli chiusi in vari rack per autosampler DSC
• Software AUTOSUITE - progettazione sperimentale drag & drop con analisi dei dati
• Opzioni di interfaccia per integrazione con LIMS ed ELN

Specifiche tecniche

• Tecnologia: pick & decision dispense gravimetrico SWILE che utilizza uno strumento di erogazione gravimetrica in overhead proprietario
• Capacità analitica: seconda bilancia analitica a bordo per controllo gravimetrico
• Intervallo di erogazione: da centinaia di μg fino a ~5 mg
• Risoluzione: circa ±10 μg (bilancia a bordo opzionale per risoluzione 10 μg)
• Utensili: utensile di manipolazione modificato a 4 aghi per posizionamento e trasporto dei coperchi
• Consumabili: punte di vetro usa e getta (SWINs) in diversi diametri per evitare contaminazioni incrociate
• Hardware ausiliario: rack inclinabile/agitante, lettore di codici a barre, multigripper, cappa ventilata e carrello
• Ingombro: ottimizzato ~90x90 cm (3x3 ft)
• Software: AUTOSUITE per progettazione esperimenti e analisi dati; interfacce disponibili per LIMS/ELN
• Automazione: posizionamento automatico dei coperchi, chiusura dei crogioli e reformatting nei rack per autosampler DSC
