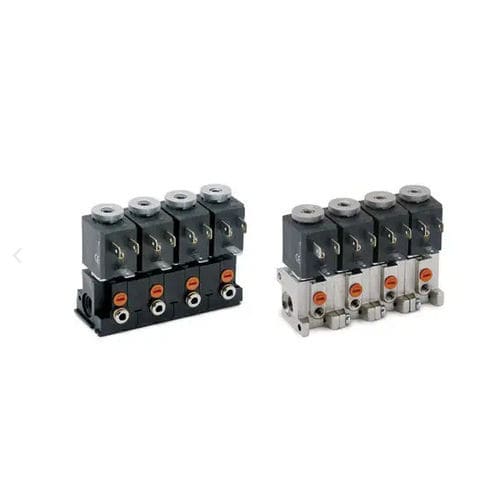

Valvola per il settore medico series A

a solenoidi

2/2 vie - Normalmente Chiuse (NC) e Normalmente Aperte (NO) 3/2 vie - Normalmente Chiuse (NC) e Normalmente Aperte (NO) Le elettrovalvole a comando diretto della Serie A possono funzionare con aria filtrata secca o lubrificata. Sono disponibili nelle versioni 2/2 e 3/2 vie, sia con funzione normalmente chiusa (NC) sia con funzione normalmente aperta (NO). Come indicato nelle tabelle di ciascun tipo, sono eseguite in diverse versioni rispetto al tipo di corpo, agli attacchi filettati, alle luci di passaggio, così da soddisfare le diverse esigenze di impiego e di montaggio. Il solenoide può essere sostituito senza interferire con la parte in pressione della valvola in modo facile e rapido. Sono previsti diversi tipi di solenoidi intercambiabili sulla stessa parte meccanica. La scelta dei solenoidi determina le prestazioni dell'elettrovalvola (consumo e pressione). SPECIFICHE TECNICHE - Funzione 2/2 NC - 2/2 NO - 3/2 NC - 3/2 NO Azionamento diretto ad otturatore Connessioni pneumatiche filettature M5, G1/8, R1/8 - raccordo Ø4 - interfaccia per manifold e CNOMO - portagomma Ø6 Diametro orifizio 1.2 … 2.5 mm Coefficiente di flusso kv (l/min) 0.62 … 2.0 Pressione di esercizio -0.9 … 15 bar Temperatura di esercizio 0 ÷ 60 °C (con aria secca -20 °C) Fluido aria filtrata classe 5.4.4 secondo ISO 8573-1 (viscosità olio max. 32 cSt), gas inerti Tempi di risposta (ISO 12238) ON <15 ms - OFF <25 ms Installazione vedere tabelle in qualsiasi posizione MATERIALI IN CONTATTO CON IL FLUIDO - Corpo ottone nichelato / brunito - PA6 - PBT Tenute HNBR, FKM Parti interne acciaio Inox
