3/2 vie - Normalmente Chiusa (NC) e Normalmente Aperta (NO)
3/2 vie - Universale (UNI)

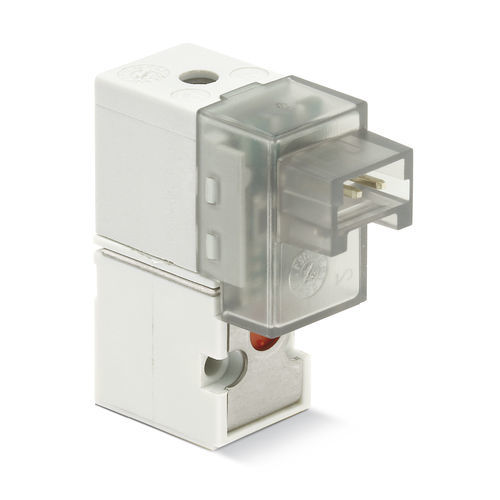

Le elettrovalvole a comando diretto Serie KN sono disponibili anche nella versione ad alta portata (KN High Flow).
Per il suo basso consumo energetico e grazie al design compatto, l'elettrovalvola KN miniaturizzata trova impiego in applicazioni industriali e scientifiche.
SPECIFICHE TECNICHE -
Funzione
3/2 NC - 3/2 NO - 3/2 UNI
Azionamento
diretto ad otturatore
Connessioni pneumatiche
su sottobase interfaccia ISO 15218
Diametro orifizio
0.65 ... 1.1 mm
Coefficiente di flusso kv (l/min)
0.15 ... 0.39
Pressione di esercizio
0 ÷ 3 ... 7 bar
Temperatura di esercizio
0 ÷ 50 °C
Fluido
aria compressa filtrata e non lubrificata secondo ISO 8573-1 classe 3.4.3, gas inerti
Tempi di risposta (ISO 12238)
ON <10 ms - OFF <10 ms
Installazione
monostabile in qualsiasi posizione
MATERIALI IN CONTATTO CON IL FLUIDO -
Corpo
PBT
Tenute
NBR - FKM
Parti interne
acciaio inox
SPECIFICHE ELETTRICHE -
Tensione
5 ... 24 V DC - altre tensioni su richiesta
Tolleranza tensione
±10%
Potenza assorbita
1.3/0.25 ... 4/1 W (spunto/mantenimento)
Servizio continuo
ED 100%
Connessione elettrica
connettore mod. 121-8...
Grado di protezione
IP50
