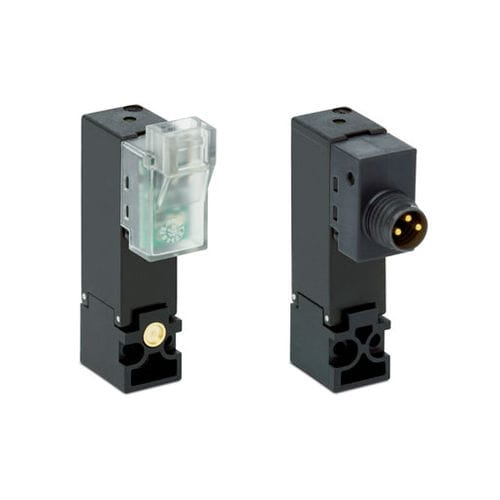

Valvola per il settore medico series KLE

a solenoidi

2/2 vie - Normalmente Chiusa (NC) 3/2 vie - Normalmente Chiusa (NC) e Normalmente Aperta (NO) 3/2 vie - Universale (UNI) La serie KLE sono elettrovalvole miniaturizzate di soli 10 mm di larghezza. La costruzione del corpo di queste valvole è adatta per installazioni su manifolds o sottobasi e sono disponibili in configurazioni a 2 vie normalmente chiuse ed a 3 vie normalmente chiuse, aperte e universali. L'utilizzo di una bobina più alta ha permesso di aumentare i valori di pressione a cui le valvole possono essere sottoposte. SPECIFICHE TECNICHE - Funzione - 2/2 NC - 3/2 NC - 3/2 NO - 3/2 UNI Funzionamento - diretto ad otturatore Connessioni pneumatiche - su sottobase Diametro orifizio - 0.6 ... 1.6 mm Coefficiente di flusso kv (l/min) - 0.12 ... 0.50 Pressione di lavoro - 0 ÷ 2 ... 9 bar Temperatura di lavoro - 0 ÷ 50 °C Fluido - aria compressa filtrata e non lubrificata classe [3:4:3] secondo ISO 8573-1:2010, gas inerti Tempi di risposta - ON <10 ms - OFF <10 ms Azionamento manuale - monostabile o bistabile - solo per versioni 3/2 Installazione - in qualsiasi posizione MATERIALI IN CONTATTO CON IL FLUIDO - Corpo - PBT Tenute - FKM Parti interne - acciaio inox - ottone SPECIFICHE ELETTRICHE - Tensione - 6 ... 24 V DC - altre tensioni su richiesta Tolleranza tensione - ±10% Potenza assorbita - 1 W - 1.3/0.3 W - 4/1 W Ciclo di lavoro - ED 100% Connessione elettrica - connettore mod. 121-8... - connettore M8 mod. CS... (la connessione M8 della valvola accetta l’inversione di polarità) Grado di protezione - IP50 con connettore 121-8... - IP65 con connettore M8
