3/2 vie - Normalmente Chiusa (NC) e Normalmente Aperta (NO)

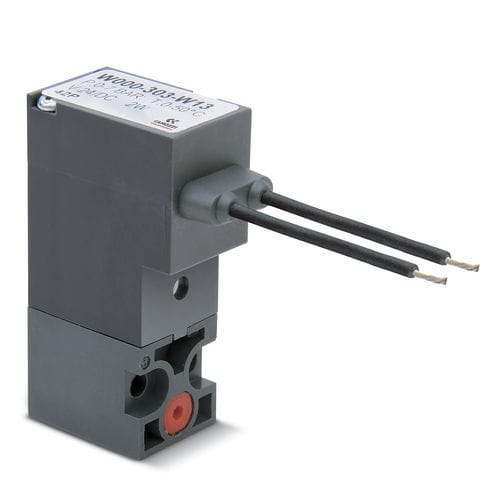

Le elettrovalvole a comando diretto della Serie W sono disponibili nelle versioni 3/2 vie normalmente chiusa (NC) e normalmente aperta (NO).
Entrambe le versioni possono essere montate su basi singole o su convogliatori e sono dotate di intervento manuale monostabile.
SPECIFICHE TECNICHE -
Funzione
3/2 NC - 3/2 NO
Azionamento
diretto ad otturatore
Connessioni pneumatiche
su sottobase interfaccia ISO 15218
Diametro orifizio
0.8 … 1.5 mm
Coefficiente di flusso kv (l/min)
0.21 … 0.54
Pressione di esercizio
0 ÷ 5 … 10 bar
Temperatura di esercizio
0 ÷ 50 °C
Fluido
aria filtrata classe 5.4.4 secondo ISO 8573-1 (viscosità olio max. 32 cSt), gas inerti
Tempi di risposta (ISO 12238)
ON <10 ms - OFF <15 ms
Installazione
monostabile in qualsiasi posizione
MATERIALI IN CONTATTO CON IL FLUIDO -
Corpo
PBT
Tenute
PU - NBR - FKM - EPDM
Parti interne
acciaio inox
SPECIFICHE ELETTRICHE -
Tensione
12 ... 48 V DC - altre tensioni su richiesta
Tolleranza tensione
±10%
Potenza assorbita
2 W - 1 W (solo 24 V DC)
Servizio continuo
ED 100%
Connessione elettrica
connettore DIN EN 175 301-803-C (8 mm) - cavetti 300 mm
Grado di protezione
IP65 con connettore
