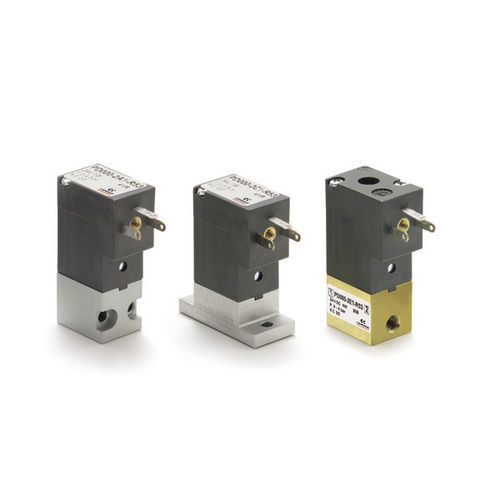

Valvola per il settore medico series PD

a solenoidi

2/2 vie - Normalmente Chiusa (NC) Le elettrovalvole a comando diretto della Serie PD sono disponibili nella versione 2/2 vie normalmente chiusa (NC). Le interfacce pneumatiche permettono l'installazione su manifold in posizione orizzontale o verticale. Disponibili anche con connessioni filettate. N.B.: Tutte le elettrovalvole della Serie PD sono alimentate in corrente continua (DC). Per alimentazioni in corrente alternata (AC) è necessario utilizzare il connettore con raddrizzatore Mod. 125-900. SPECIFICHE TECNICHE - Funzione 2/2 NC Azionamento diretto ad otturatore Connessioni pneumatiche su sottobase - filettature M5 Diametro orifizio 0.8 … 2.5 mm Coefficiente di flusso kv (l/min) 0.39 … 1.93 Pressione di esercizio -0.9 ÷ 4 … 12 bar Temperatura di esercizio 0 ÷ 50 °C Fluido aria filtrata classe 5.4.4 secondo ISO 8573-1 (viscosità olio max. 32 cSt), gas inerti - liquidi (su richiesta) Tempi di risposta (ISO 12238) <15 ms Installazione in qualsiasi posizione MATERIALI IN CONTATTO CON IL FLUIDO - Corpo ottone - alluminio anodizzato - POM Tenute NBR - FKM - EPDM Parti interne acciaio inox SPECIFICHE ELETTRICHE - Tensione 12 ... 24 V DC - altre tensioni su richiesta Tolleranza tensione 1 e 2 W ±10% - 4 W ±5% Potenza assorbita 1 … 4 W Servizio continuo ED 100% (1 e 2 W) - ED 50% (4W) vedere grafico definizione ED Connessione elettrica connettore standard industriale (9.4 mm) Grado di protezione IP65 con connettore
