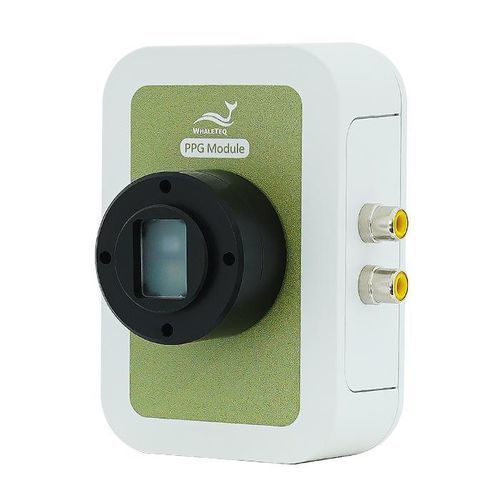

Tester di illuminazione PPG-1R-525

di illuminazionedell'intensità luminosaluminanza

Panoramica Il PPG-1R-525 funziona con la console principale AECG100 o con il simulatore multisegnale vitale SECG 5.0 AIO come tester di prestazione della frequenza cardiaca a riflettanza, progettato per le attività di ricerca e sviluppo presso i produttori. Questo modulo ottico monocanale emette segnali analogici a luce verde per testare la funzione di misurazione della frequenza cardiaca. Consente agli utenti di regolare la velocità di variazione della luce verde dei segnali respiratori nel PPG e di impostare un rumore aggiuntivo. È adatto allo sviluppo e alla verifica delle prestazioni di prodotti PPG a riflettanza, quali i dispositivi indossabili per il monitoraggio della frequenza cardiaca. Funzionalità principali

• Impostazioni flessibili della forma d’onda PPG per la regolazione dettagliata dei punti caratteristici.
• Uscita sincronizzata con l’ECG per inviare simultaneamente segnali ECG e PPG e regolare i parametri del tempo di transito dell’onda di polso (PWTT) per verificare l’accuratezza dell’algoritmo di misurazione della pressione arteriosa.
• Riproduzione dei dati grezzi per riprodurre forme d’onda registrate clinicamente o personalizzate ai fini di una verifica ripetuta.
• Funzione di simulazione della respirazione per sovrapporre le variazioni respiratorie ai test delle forme d’onda PPG.
• Kit di sviluppo software (SDK) fornito per consentire il collaudo automatizzato e lo sviluppo di software di test personalizzato.

Caratteristiche

• Uscita di forme d’onda di base: include forma d’onda ECG, sinusoidale, triangolare, quadrata, esponenziale, impulso rettangolare e impulso triangolare, parametri regolabili e test del segnale di offset CC.
• Generazione del segnale PPG: simula segnali analogici sinusoidali, triangolari e PPG; fornisce segnali simulati di luce verde, rossa e infrarossa per la misurazione riflettente della frequenza cardiaca PPG e della SpO2.
• PWTT (tempo di transito dell’onda di polso) regolabile: emette simultaneamente segnali ECG e PPG, regolando la differenza di tempo (PTTp, PTTf) tra i segnali per verificare l’accuratezza dell’algoritmo di misurazione della pressione arteriosa.
• Salvataggio dei parametri di test: salva i parametri delle diverse voci di test per test integrati, riducendo così gli errori umani.
• Riproduzione dei dati grezzi: riproduce le forme d’onda dei dati grezzi e ricrea forme d’onda registrate clinicamente o personalizzate con elevata ripetibilità e riproducibilità.
• Test automatizzato semplificato: supporta i test automatizzati tramite software per il controllo del processo di test e la modifica manuale delle sequenze automatiche.

Caratteristiche principali

• Simulazioni più vicine alla realtà in termini di tempo e situazioni concrete, grazie alla simulazione delle variazioni respiratorie e alla sovrapposizione ai segnali PPG.
• Riproduzione dei dati grezzi con elevata ripetibilità e riproducibilità per riprodurre aritmie e altre forme d’onda patologiche.
• SDK per lo sviluppo flessibile di programmi di test automatizzati, riducendo le operazioni ripetitive e gli errori umani.

Documentazione e strumenti Sono disponibili schede tecniche e manuali d’uso sia per il prodotto che per le console principali abbinate. Viene fornito un SDK per consentire lo sviluppo di test automatizzati. Caratteristiche / specifiche tecniche

• Frequenza cardiaca: intervallo di impostazione 10 ~ 300 BPM; incrementi minimi di 1 BPM; precisione ±1 BPM.
• Uscita di riferimento del livello CC dei LED: intervallo di impostazione 100 ~ 3000 mV; incrementi minimi di 1 mV.
• Uscita di riferimento del livello CA dei LED: intervallo di impostazione 0,75 ~ 30 mV; incrementi minimi di 0,01 mV.
• Lumen (misurati a 5 mm dalla pellicola diffusiva): intervallo di impostazione 50 ~ 925 lux (intervallo completo); risoluzione (1 / 3000) dell’intervallo completo; precisione ±6%.
• Lunghezza d’onda della luce LED: 525 nm; precisione ±10 nm.
• Frequenza di scansione del LED: da 50 a 40 kHz (modalità Normale / modalità Standalone); 10 kHz (modalità dati grezzi); precisione ±5 μs.
• Frequenza di campionamento del PD: 250 kHz (canale singolo); precisione ±5 μs.
• Tempo di risposta del PD: salita tipica di 1 μs (varia in base all’intensità del LED del DUT); tipicamente 1 μs in discesa (varia in base all’intensità del LED del DUT).
• Differenza di tempo in modalità PWTT (PTTp, PTTf): intervallo di impostazione 0 ~ 5999 ms (a frequenza cardiaca di 10 BPM; l’intervallo diminuisce all’aumentare della frequenza cardiaca); incrementi minimi di 1 ms; precisione ±1 ms.
