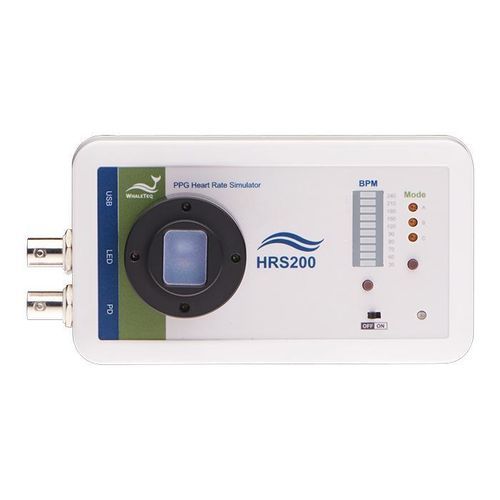

Tester di illuminazione HRS200

dell'intensità luminosaluminanzadi segnale

Panoramica / Origine
I dispositivi indossabili che utilizzano la PPG (fotopletismografia) per la misurazione non invasiva della frequenza cardiaca sono fondamentali per il monitoraggio sanitario. I metodi di verifica iniziali controllavano solo la funzione del rilevatore/LED e non potevano riprodurre segnali PPG realistici per la validazione degli algoritmi. L'HRS200 genera segnali PPG con luce verde e parametri regolabili (BPM, DC per riflettere diverse tonalità di pelle, AC per la variazione del volume arterioso e PI) permettendo agli ingegneri di eseguire test di prestazione e precisione ripetibili sulle funzioni cardiache dei dispositivi indossabili. L'unità sovrappone inoltre rumore elettrico (50 Hz / 60 Hz e rumore bianco) e può riprodurre tracce PPG grezze o clinicamente registrate per riprodurre segnali clinici o definiti dall'utente e verificare l'elaborazione e l'interpretazione del segnale.

Funzioni

• BPM, DC, AC e PI regolabili per simulare con precisione le condizioni PPG reali dei dispositivi indossabili.
• Generazione di rumore elettrico inclusi 50 Hz, 60 Hz e rumore bianco con ampiezza regolabile per valutare immunità e filtraggio.
• Rilevamento luminosità e frequenza LED: impostare l'intervallo di luminosità e il conteggio massimo degli impulsi per verificare il comportamento degli impulsi LED e la risposta del dispositivo in prova.
• Riproduzione dati grezzi: supporta la riproduzione di forme d'onda PPG e tracce cliniche o definite dall'utente per la convalida degli algoritmi.
• Modalità comando: genera automaticamente script di test; modificare le sequenze e salvare file di comando per riprodurre i flussi di test.
• Include 40 forme d'onda PPG clinicamente registrate che coprono aritmie come FA, APC, VPC e blocco AV di 1° grado per validazioni realistiche.

Punti salienti

• Simulatore PPG focalizzato sulle prestazioni, progettato per R&D e verifica delle funzioni di frequenza cardiaca nei dispositivi indossabili.
• Riproduzione di database clinici e segnali utente per valutare l'interpretazione del dispositivo in prova e la robustezza degli algoritmi.
• Fornisce SDK per test e controllo automatizzati al fine di ridurre le configurazioni manuali ripetitive.
• Supporta modalità fine‑tune, preset standalone e modalità di misura ad alta risoluzione via software PC per flussi di test versatili.

Ordine / Composizione del sistema (sintesi)
Modello: HRS200 — Simulatore PPG avanzato per wearables in ambito sanitario. Supporta fine‑tune, riproduzione di dati grezzi e modalità di test da riga di comando. Accessori opzionali: isolatore USB. Pacchetto software opzionale: riproduzione clinica con 40 forme d'onda PPG registrate clinicamente (25 registrazioni con aritmie). Servizi opzionali: calibrazione e estensione garanzia.

Caratteristiche / specifiche tecniche

• BPM: intervallo supportato 30 ~ 300 BPM (software PC); 30 ~ 240 BPM (uso standalone). Accuratezza: ±1 BPM.
• DC (modalità HRS software PC): livello 1 ~ 20. Accuratezza: N/A.
• DC (modalità Fine Tune software PC): 100 mV ~ 2500 mV. Accuratezza: ±5 mV.
• PI (modalità HRS software PC): 0,1% ~ 20% (AC/DC, varia con il livello DC). Accuratezza: N/A.
• AC (modalità Fine Tune software PC): 0,75 mV ~ 25 mV (misura BNC amplificata ×100). Accuratezza: N/A.
• Lumen (a 5 mm dalla pellicola diffusore): 50 ~ 800 Lux. Accuratezza: ±3% (±10 Lux quando la sorgente < 400 Lux).
• Lunghezza d'onda della luce: 525 nm. Accuratezza: ±10 nm.
• Frequenza di campionamento PD: <8 ksps (modalità Normale); 30 ksps (modalità Alta Risoluzione). Accuratezza: ±5 μS.
• Rapporto S/N: >51 dB (con isolatore USB). Accuratezza: N/A.
• Alimentazione - USB: connettore USB Type‑B, DC 5V IN.
• Alimentazione - Batteria: 3 × batterie AA.
• Dimensioni (L × W × H): 6,12 cm × 13,5 cm × 7,6 cm.
• Temperatura di esercizio: 10 °C ~ 40 °C.
• Note: In modalità standalone i valori cardiaci selezionabili tramite preset (30, 60, 70, 80, 90, 120, 150, 180, 210, 240 BPM) più 3 valori utente tra 30 e 300 BPM. In modalità Alta Risoluzione selezionare “LED Off” per disabilitare l'emissione ottica e osservare il PD analogico via BNC su oscilloscopio.
