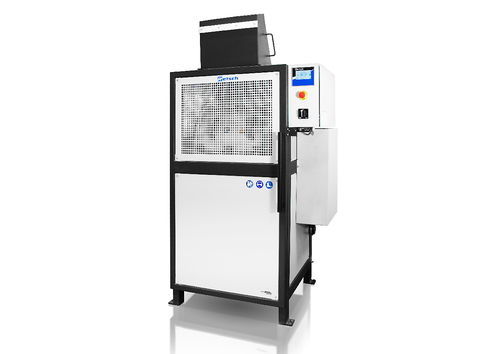

Frantumatore a tamburo TM 500

a trattamento discontinuoa impattoper preparazione di provini

Panoramica
Il TM 500 è un mulino a tamburo (a sfere) da laboratorio progettato per macinare volumi di lotto fino a 35 L in un tamburo da 150 L. Accetta pezzature fino a 20 mm e raggiunge una finezza finale inferiore a 15 µm tramite impatto e attrito. Velocità variabile (10–50 rpm), diverse dimensioni delle sfere e tempi di funzionamento fino a 100 h permettono l'adattamento del processo e risultati riproducibili. Versione FoodGrade con tamburo e tramoggia in acciaio inox 316L disponibile per applicazioni sensibili alla contaminazione.

Funzionamento e controllo
Gestione ergonomica con tramoggia di alimentazione e griglia separatrice opzionale per sfere/campione. Il tamburo si svuota tramite inclinazione elettronica. Tempo di macinazione, ritardo di avvio e modalità intervallo si impostano e memorizzano sul display. Pause programmabili e intervalli avanti/indietro prevengono il surriscaldamento e l'agglomerazione. Pulsante di arresto di emergenza per maggiore sicurezza. Imbuto a griglia disponibile per separare le sfere dal prodotto.

Esempi di macinazione / Prestazioni
Esempio — Macinazione di ghiaia: campione 40 kg (27 L) con 80 kg (17,6 L) di sfere da 20 mm a 50 rpm per diverse ore. D90 misurato: 2 h = 98 µm; 4 h = 37 µm; 6 h = 21 µm; 8 h = 15 µm.

Materiali tipici

• carbone attivo
• leghe
• bentonite
• ossa
• fibre di carbonio
• catalizzatori
• cellulosa
• clinker di cemento
• ceramiche
• prodotti chimici
• minerali argillosi
• carbone, coke
• compost
• calcestruzzo
• rottami elettronici
• fibre
• gesso
• vetro
• capelli
• idrossiapatite
• caolino
• calcare
• ossidi metallici
• minerali, rocce
• vernici e smalti
• carta
• prodotti farmaceutici
• pigmenti
• piante
• polimeri
• quarzo
• semi
• pietre semipreziose
• fanghi di depurazione
• scorie
• suolo
• tessuti
• tabacco
• rifiuti
• legno

Opzioni
Esecuzione FoodGrade con tamburo e tramoggia in acciaio inox 316L per processi privi di metalli pesanti. Sfere disponibili in 10 mm, 20 mm e 30 mm (acciaio 1.4404). Sezione setaccio opzionale (inserti a maglia, contenitori raccoglitori) per facilitare la separazione sfere/campione.

Principio di funzionamento
Il campione e le sfere vengono posti nel tamburo orizzontale rotante. La riduzione di dimensione avviene per impatto e attrito; sfere più grandi favoriscono la frantumazione, diametri più piccoli aumentano la finezza finale. I parametri di processo (dimensione sfere, velocità, tempo, intervalli) controllano la distribuzione granulometrica.

Specifiche tecniche

• Applicazioni: polverizzazione, miscelazione, macinazione a secco
• Campi: agricoltura, biologia, chimica, materiali da costruzione, ingegneria/elettronica, ambiente/riciclo, geologia/metallurgia, vetro/ceramica, medicina/farmaceutica
• Materiale in ingresso: tenero, duro, fragile, fibroso
• Principio di riduzione: attrito, impatto
• Dimensione alimentazione*: < 20 mm
• Finezza finale*: < 15 µm
• Volume lotto / quantità*: min. 1 L / max. 35 L
• Velocità di rotazione: 10 - 50 min-1
• Numero di stazioni di macinazione: 1
• Materiali utensili di macinazione: acciaio temprato, acciaio inossidabile, 316L
• Dimensione tamburo: 150 L
• Impostazione tempo di macinazione: digitale, 00:00:01 a 99:59:59
• Azionamento: motore asincrono trifase con inverter
• Potenza motore: 2,2 kW
• Alimentazione elettrica: 200-240 V, 50/60 Hz
• Collegamento: monofase
• Grado di protezione: IP 30
• Consumo: ~ 2200 W (VA)
• Dimensioni L x A x P (chiuso): 1100 x 1604 x 936 mm
• Peso netto: ~ 460 kg
• Norme: CE

*a seconda del materiale di alimentazione e della configurazione/impostazioni dello strumento
