Fresatrice non specificato PM 100

ZrO2per metalloper ceramica

Panoramica

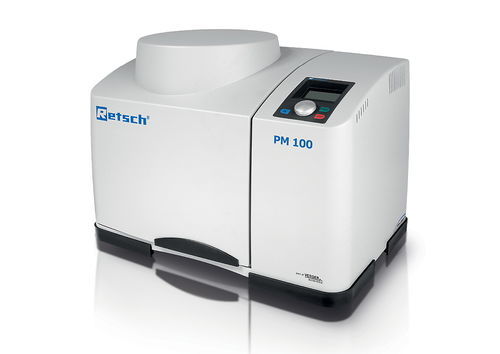

Il mulino planetario PM 100 è un'apparecchiatura da banco con una singola stazione di macinazione e un contrappeso che compensa masse fino a 8 kg. Può trattare fino a 220 ml per lotto e genera forze centrifughe molto elevate per una rapida polverizzazione. Il PM 100 è adatto a ricerca e attività industriali routinarie che richiedono purezza, velocità, finezza e ripetibilità: meccanica, macinazione colloidale ultrafine, miscelazione e omogeneizzazione di materiali morbidi, duri, fragili o fibrosi.

Caratteristiche principali

• Intervallo di velocità 100–650 giri/min; rapporto di velocità 1 : -2
• Dimensione di alimentazione fino a 10 mm; finezza finale fino a 0,1 µm (colloidale)
• 1 stazione di macinazione; vasi compatibili da 12 ml a 500 ml; vasi impilabili 12–80 ml
• Opzione GrindControl per misurare temperatura e pressione all'interno del vaso
• Coperchi di aerazione per controllo dell'atmosfera (possibile gas inerte)
• SOP memorizzabili e programmi di ciclo programmabili
• Cinque materiali di vaso per macinazione secca e umida; guaine protettive in acciaio inox disponibili

Veloce e potente

• Elevato apporto energetico per rapida riduzione dimensionale fino a gamme submicroniche e coloidali
• La macinazione umida consente particelle nella gamma nanometrica (<100 nm) in condizioni appropriate
• Accelerazione fino a 33,3 g; lavorazione a batch fino a 1×220 ml (o 2×20 ml con vasi impilati)

Ripetibilità, sicurezza e facilità d'uso

• Controllo preciso della velocità per risultati riproducibili
• Fissaggio sicuro ed ergonomico dei vasi; SafetySlider impedisce l'avvio senza vasi correttamente ancorati
• FFCS per stabilità ottimale sul banco
• Contrappeso e sensore di sbilanciamento permettono funzionamento non sorvegliato
• Comando ergonomico a 1 pulsante, display digitale e ventilazione automatica della camera
• 10 SOP memorizzabili, avvio programmabile e backup in caso di interruzione di corrente per il tempo residuo

Impostazioni e opzioni

• Macinazione secca e umida; prove a lungo termine fino a 99 h
• Modalità ad intervalli con pause configurabili e inversione di marcia per ridurre la formazione di aggregati
• GrindControl opzionale (pressione/temperatura) e coperchi di aerazione per argon/azoto

Vasi EasyFit e materiali

• Dimensioni vasi: 12 ml, 25 ml, 50 ml, 80 ml, 125 ml, 250 ml, 500 ml
• AAT anti-twist sui vasi 50–500 ml per fissaggio sicuro e riduzione usura
• Tre categorie di diametro del coperchio, con coperchi intercambiabili dove applicabile
• Guarnizione a O pressurizzata e antipolvere; scanalatura per facilitare l'apertura del coperchio
• Materiali vasi e sfere: acciaio temprato, carburo di tungsteno, agata, ossido di alluminio sinterizzato, ossido di zirconio; guaine inox per vasi fragili

Adattatori e accessori

• Adattatore per vial usa e getta (es. 1,5 ml): anello esterno 16 posizioni + anello interno 8 posizioni (24 totali) per screening
• Chiusure speciali per macinazione colloidale/umida e movimentazione ergonomica

Macinazione umida e su scala nanometrica
La macinazione umida è raccomandata per ottenere particelle sotto 5 µm e per evitare l'agglomerazione dovuta alla carica superficiale. La macinazione a scala nanometrica (<100 nm) si ottiene con molte piccole sfere; riempimento ideale ~60% in volume di piccole sfere. Esempio: allumina in acqua con sfere da 1 mm ha raggiunto 200 nm dopo 1 h a 650 giri/min e ~100 nm dopo 4 h; approccio in due fasi (1 mm poi 0,1 mm) ha prodotto ~76 nm.

Carica di sfere raccomandata (sintesi)
Volume nominale vaso | Quantità campione | Taglia max alimentazione | Carica raccomandata (pezzi) Ø5 / Ø7 / Ø10 / Ø15 / Ø20 / Ø30 mm
12 ml | fino a ≤5 ml | <1 mm | 50 / 15 / 5 / - / - / -
25 ml | fino a ≤10 ml | <1 mm | 95–100 / 25–30 / 10 / - / - / -
50 ml | 5–20 ml | <3 mm | 200 / 50–70 / 20 / 7 / 3–4 / -
80 ml | 10–35 ml | <4 mm | 250–330 / 70–120 / 30–40 / 12 / 5 / -
125 ml | 15–50 ml | <4 mm | 500 / 110–180 / 50–60 / 18 / 7 / -
250 ml | 25–120 ml | <6 mm | 1100–1200 / 220–350 / 100–120 / 35–45 / 15 / 5
500 ml | 75–220 ml | <10 mm | 2000 / 440–700 / 200–230 / 70 / 25 / 8

Materiali tipici & esempi di impostazioni

• Lega, bentonite, fibre di carbonio, catalizzatori, cellulosa, clinker, ceramica, carbone, argille, vetro, minerali, pigmenti, polimeri, semi, fanghi, suoli, tessuti, legno, ecc.
• Esempi: Legno — 40 g, vaso 500 ml SS, 8×Ø30 mm sfere SS, 5 min a 380 giri/min. Magnetite — 315 g, vaso 250 ml WC, 15×Ø20 mm WC, 5 min a 500 giri/min. Fanghi — 20 g, vaso 125 ml ZrO2, 50×Ø10 mm ZrO2, 30 min a 380 giri/min con inversione di direzione.

Specifiche tecniche

• Applicazioni: polverizzazione, miscelazione, omogeneizzazione, macinazione colloidale, alloying meccanico, meccanosintesi, macinazione nano
• Materiale alimentato: morbido, duro, fragile, fibroso — secco o umido; dimensione alimentazione <10 mm; finezza finale <1 µm (colloidale <0,1 µm)
• Dimensione lotto: max. 1×220 ml (o 2×20 ml impilati); n. stazioni: 1
• Velocità sun wheel: 100–650 min⁻¹; diametro efficace: 141 mm; G-force fino a 33,3 g
• Potenza motore: 750 W; consumo ca. 1250 W (VA); grado di protezione IP30; CE
• Dimensioni (L×A×P chiuso): 640×480(780)×420 mm; peso netto ca. 86 kg
