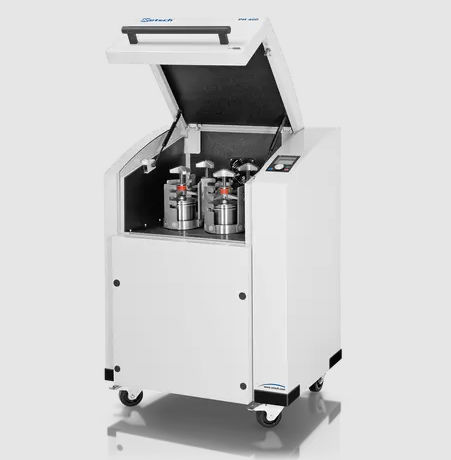

Frantumatore a sfere PM 400

a impattoa trattamento discontinuoper l'industria farmaceutica

Panoramica
Il PM 400 è un mulino a sfere planetario da pavimento con quattro stazioni di macinazione che accetta vasi EasyFit da 12 ml a 500 ml. Può processare fino a otto campioni simultaneamente con vasi impilati, fornendo elevata energia di polverizzazione tramite forze centrifughe e tempi di macinazione brevi. Il mulino è adatto a attività di ricerca (meccanochimica, screening di co-cristalli, mecanosintesi, leghe meccaniche, mecanocatalisi), macinazione colloidale umida ultrafine e operazioni di routine di miscelazione/omogeneizzazione di materiali morbidi, duri, fragili o fibrosi. È disponibile una versione MA per leghe meccaniche di materiali duri e fragili.

Caratteristiche principali

• Velocità massima del pignone solare 400 rpm con grande ruota solare
• Accetta materiali fino a 10 mm e raggiunge finissima finale fino a 0,1 µm
• 4 stazioni di macinazione per vasi da 12 ml a 500 ml; i vasi da 12–80 ml possono essere impilati (due vasi ciascuno)
• Opzione GrindControl per misurare temperatura e pressione all'interno del vaso
• Coperchi di aerazione per controllare l'atmosfera (es. gas inerte)
• Modello da pavimento con SOP memorizzabili e programmi di ciclo programmabili
• Cinque materiali di vasi disponibili per macinazione secca e umida per minimizzare la contaminazione

Veloce e Potente

• Riduzione dimensionale efficiente fino alla gamma submicronica
• La macinazione umida raggiunge dimensioni delle particelle nella gamma nanometrica (<100 nm)
• Velocità variabili da 30 a 400 rpm; rapporti di velocità: 1:-2 | 1:-2.5 | 1:-3
• Processamento a lotti: max. 4 × 220 ml (o fino a 8 × 20 ml con vasi impilati)
• Ampia selezione di materiali per vasi e utensili per processi senza contaminazione

Riproducibilità, Sicurezza e Utilizzo

• Risultati riproducibili grazie al controllo preciso della velocità
• Bloccaggio dei vasi sicuro ed ergonomico
• Safety Slider impedisce l'avvio senza vasi correttamente serrati
• Contrappeso e sensore di sbilanciamento per funzionamento non sorvegliato
• Operazione ergonomica con 1 pulsante e display chiaro per impostazioni
• Ventilazione automatica della camera di macinazione
• Memoria per 10 SOP e avvio programmabile
• Backup in caso di interruzione di corrente che conserva il tempo residuo

Impostazioni & Opzioni

• Macinazione a secco e a umido
• Adatto per prove a lungo termine (max. 99 h)
• Operazione a intervalli con pause di raffreddamento
• Inversione di direzione per ridurre gli agglomerati

Vasi EasyFit (Design & Materiali)
La serie EasyFit è progettata per condizioni impegnative (prove prolungate, alte velocità, macinazione umida, leghe meccaniche) ed è compatibile con tutti i mulini planetari RETSCH. I vasi 50–500 ml presentano Advanced Anti-Twist (AAT) sul fondo per un fissaggio sicuro; rotazione massima per trovare la posizione di serraggio: 60°.

• Materiali dei vasi: acciaio inossidabile temprato, carburo di tungsteno, agata, ossido di alluminio sinterizzato, ossido di zirconio
• Giubbotti protettivi in acciaio inox per vasi non metallici
• Guarnizione a O a tenuta stagna e antipolvere per evitare fuoriuscite
• Scanalatura tra corpo e coperchio per facilitare l'apertura (utile in caso di depressione)

Categorie di diametro (EasyFit)

• Diametro 1: vasi 12 ml e 25 ml
• Diametro 2: vasi 50 ml, 80 ml e 125 ml
• Diametro 3: vasi 250 ml e 500 ml

Dimensioni vasi disponibili

• 12 ml
• 25 ml
• 50 ml
• 80 ml
• 125 ml
• 250 ml
• 500 ml

Vasi & Coperchi per applicazioni speciali

• Dispositivi di chiusura speciali consigliati per macinazione colloidale o umida (maneggio ergonomico)
• Coperchi di aerazione per lavoro in atmosfera inerte (es. argon, azoto)
• GrindControl opzionale per misurazione pressione/temperatura nel vaso; diversi inserti disponibili per vari materiali

Adattatore per applicazioni speciali
Un adattatore permette lo screening di co-cristalli con fiale monouso (es. fiale GC 1,5 ml). Adattatore: anello esterno con 16 posizioni e anello interno con 8 posizioni; fino a 16 fiale per anello esterno e screening fino a 64 campioni contemporaneamente sul PM 400. Le posizioni interne consentono prove con diversi input energetici.

Cariche consigliate per i vasi (tabella)
Volume nominale del vaso | Quantità di campione | Dimensione max di alimentazione | Carica di palline consigliata (pezzi) Ø5 mm | Ø7 mm | Ø10 mm | Ø15 mm | Ø20 mm | Ø30 mm
12 ml | fino a ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | -
25 ml | fino a ≤10 ml | <1 mm | 95–100 | 25–30 | 10 | - | - | -
50 ml | 5–20 ml | <3 mm | 200 | 50–70 | 20 | 7 | 3–4 | -
80 ml | 10–35 ml | <4 mm | 250–330 | 70–120 | 30–40 | 12 | 5 | -
125 ml | 15–50 ml | <4 mm | 500 | 110–180 | 50–60 | 18 | 7 | -
250 ml | 25–120 ml | <6 mm | 1100–1200 | 220–350 | 100–120 | 35–45 | 15 | 5
500 ml | 75–220 ml | <10 mm | 2000 | 440–700 | 200–230 | 70 | 25 | 8

Materiali tipici / Esempi di applicazione
Adatto alla riduzione di dimensione di leghe, bentonite, ossa, fibre di carbonio, catalizzatori, cellulosa, clinker di cemento, ceramica, carbone vegetale, prodotti chimici, minerali argillosi, carbone, coke, compost, cemento, rottami elettronici, fibre, vetro, gesso, capelli, idrossiapatite, minerale di ferro, caolino, calcare, ossidi metallici, minerali, vernici e smalti, carta, pigmenti, materiali vegetali, polimeri, quarzo, semi, pietre semipreziose, fanghi, scorie, suoli, tessuti, tabacco, campioni di rifiuto, legno, ecc.
