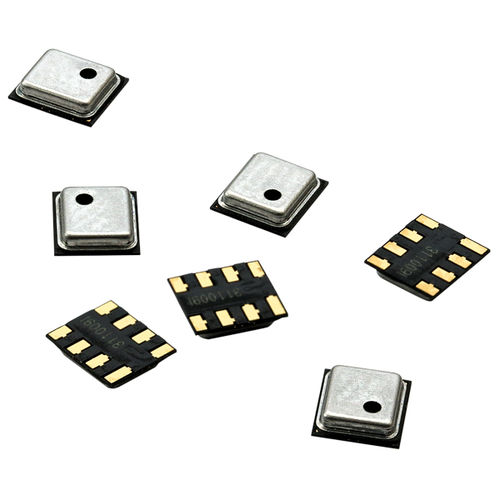

Sensore di temperatura IPPS-015

di pressioneper il settore medico

Campo di misura 0.3...1.1 bar Tipo di uscita Digitale Campo di temperatura [C -40 a +85 Stile di montaggio SMD Fornitore Pewatron Tipo di pressione Assoluto Tensione di alimentazione [V] 2.0...3.6 Compensazione della temperatura Sì Porta di pressione Unported Caratteristiche Tensione di alimentazione da 2,0 a 3,6 V Campo di pressione da 300 a 1100 hPa Bassa corrente di standby: <0,1 µA Calibrato in fabbrica e compensato in temperatura Uscita del segnale digitale SPI e I2C Applicazioni Barometro digitale e altimetro Stazione di previsioni del tempo Telefoni cellulari Dispositivi di navigazione personale PND L'IPPS-015 è un sensore di pressione intelligente che consiste in un sensore di pressione piezoresistivo MEMS e un condizionatore di segnale ASIC. Il sensore è formato in un sottilissimo pacchetto LGA a 8 pin. La dimensione del pacchetto è 4,5x4x1,1mm. Il condizionamento del segnale ASIC è un Convertitore AD a 16 bit con memoria OTP incorporata a 512 bit. Il sensore è stato calibrato e compensato in fabbrica. I fattori per la compensazione della temperatura sono stati memorizzati nella memoria OTP. Gli utenti possono implementare la compensazione della temperatura tramite un micro processore. Il microprocessore esterno legge i dati di uscita grezzi da IPPS-015 ed effettua un semplice calcolo in base ai fattori memorizzati nella memoria OTP. Pertanto, utilizzando la serie IPPS-015 è facile eliminare le fastidiose calibrazioni e le compensazioni di temperatura. IPPS-015 fornisce un'interfaccia di uscita digitale SPI o I2C per comunicare con i microprocessori. La serie IPPS-015 è stata appositamente progettata per le applicazioni interessate a bassa tensione e basso consumo energetico.
