Campo di misura
Da 0 a 2,5 mbar...10 bar
Tipo di uscita
Analogico, Digitale
Campo di temperatura [C
-Da 20 a +85
Stile di montaggio
SMD, THT
Fornitore
Pewatron
Tipo di pressione
Manometro, vuoto, differenziale, assoluto
Tensione di alimentazione [V]
3, 5
Compensazione della temperatura
Sì
Porta di pressione
Porta laterale, doppia porta
CARATTERISTICHE
Pacchetto DIP o SMD
Span e offset calibrati
Multi-ordine Compensazione di temperatura
Multi scelta di uscita
Alimentazione 3V o 5V
Configurazione personalizzata su richiesta
DESCRIZIONE

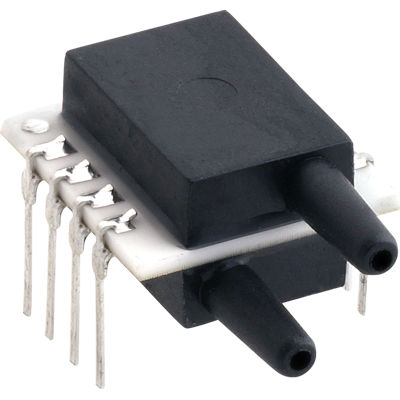

La serie CCD modello 54A è un trasduttore di pressione intelligente con uscita analogica raziometrica. La compensazione digitale dell'offset del sensore, della sensibilità, della deriva della temperatura e della non linearità viene eseguita in fabbrica tramite un DSP interno che esegue un algoritmo di correzione con coefficienti di calibrazione memorizzati in EEPROM su chip.
Sono disponibili una varietà di configurazioni caratteristiche, tra cui la precisione, la frequenza di campionamento, il campo compensato in temperatura, per fornire una soluzione semplice e pronta all'uso per un'ampia gamma di applicazioni. Può funzionare con tensione di alimentazione di 3V o 5V, e può essere esteso a 30V con un JFET esterno.
La serie CCD 54A è disponibile per pressioni da 0,15 psi a 150 psi. È applicabile anche una configurazione speciale a partire da 2,5 mbar.
---
