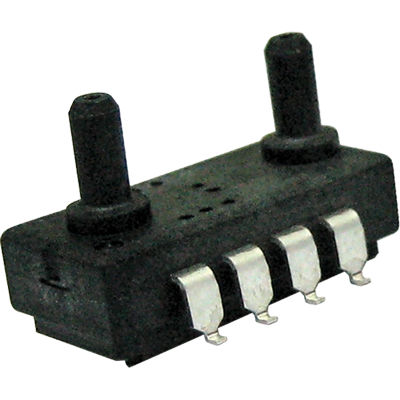

Sensore di temperatura MIS-3600

di pressioneper il settore medico

Campo di misura Da 0 a 0,035...2 bar Tipo di uscita Digitale Campo di temperatura [C -40 a +85 Stile di montaggio SMD Fornitore Pewatron Tipo di pressione Manometro, vuoto, differenziale Tensione di alimentazione [V] 2...3.6 Compensazione della temperatura Sì Porta di pressione Porta assiale, doppia porta Informazioni sull'applicazione Generale Il MIS-3600 è un dispositivo SIP costituito da un sensore di pressione MEMS e da un condizionatore di segnale ASIC. Un ADC a 16 bit viene utilizzato per convertire il segnale analogico di pressione e temperatura in un segnale digitale a 16 bit. A causa del forte coefficiente di temperatura della tensione di uscita del sensore, è necessario essere compensati per le applicazioni pratiche. Con un programma dedicato che gira su un microcontrollore esterno, questa compensazione sarà eseguita Taratura di fabbrica Ogni sensore è stato calibrato individualmente in fabbrica. Ci sono diversi coefficienti memorizzati nella memoria OTP per la compensazione. Risultato della variazione di processo e della variazione di temperatura del sensore, i coefficienti devono essere letti dal microcontrollore e calcolati dal software per correggere la deriva della temperatura del sensore.
