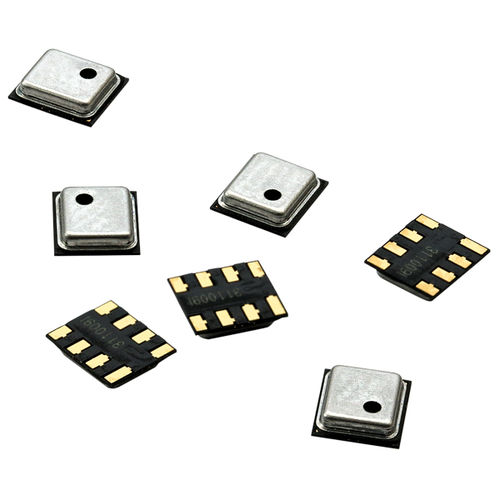

Sensore di temperatura PBM210

di pressionedi calibrazioneper il settore medico

Campo di misura 0.3 a 1,1...2 bar Tipo di uscita Digitale Campo di temperatura [C -40 a +85 Stile di montaggio SMD Fornitore Pewatron Tipo di pressione Assoluto Tensione di alimentazione [V] 1.7...5.5 Compensazione della temperatura Sì Porta di pressione Unported Descrizione del prodotto Nuova generazione di barometro digitale ad alta risoluzione con ADC sigma-delta a 24 bit, memoria OTP per i dati di calibrazione e circuiti di interfaccia seriale. Caratteristiche Tensione di alimentazione: 1.Da 7 a 5,5V(VDD) 1.da 2 a 5.5V(VDDIO) Campo di pressione da 300 a 1100 hPa Risoluzione di 8 cm di altitudine (RMS) 2,2ms di tempo di conversione più veloce Corrente di standby <0.1μA Interfacce I2C e SPI Calibrato e compensato in temperatura Esempi di applicazione Navigazione interna ed esterna Dispositivo di previsione del tempo Altimetro e barometro per dispositivi portatili Calcolo della bicicletta Descrizioni Codice Pressione tipo Pressione gamma Digitale interfaccia Nota sul pacchetto Assoluto 300-1100hPa SPI / I 2C Nastro e bobina LGA Serie PBM210 Il PBM210 è un barometro digitale ad alta risoluzione di nuova generazione. Il PBM210 è un sensore digitale di pressione che consiste in un sensore di pressione piezoresistivo MEMS e un segnale condizionamento ASIC. L'ASIC include un ADC sigma-delta a 24 bit, una memoria OTP per i dati di calibrazione e circuiti di interfaccia seriale. Il PBM210 potrebbe fornire sia l'interfaccia I2C che SPI per comunicare con il microcontrollore. La pressione calibrata e la temperatura compensata erano caratteristiche chiave del PBM210. I dati memorizzati nella memoria OTP possono essere utilizzati per calibrare il PBM210. La procedura di calibrazione dovrebbe essere implementata da un microprocessore esterno. Il PBM210 è a bassa potenza e tensione di alimentazione progettato e adatto per dispositivi portatili o alimentati a batteria.
