Sistema automatizzato di distribuzione con computer E2V

Panoramica

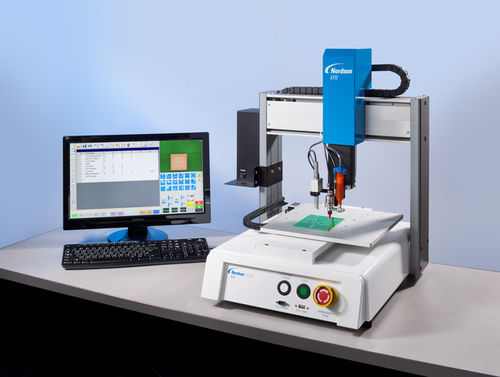

La serie PROX / PROPlus / PRO guidata da visione è il sistema di dosaggio automatizzato più avanzato di Nordson EFD, progettato per la deposizione precisa dei fluidi e un utilizzo semplificato. Progettata per il posizionamento accurato dei fluidi con barili per siringhe e sistemi di valvole EFD, è adatta per elettronica, scienze della vita e ambienti con camera bianca. I sistemi includono il software DispenseMotion™, visione integrata e più modalità di feedback per garantire accuratezza e ripetibilità.

Capacità principali

• Software DispenseMotion™ completamente integrato con telecamera CCD smart vision per dosaggio guidato da visione e riconoscimento dei fiduciali.
• Tre metodi di feedback per controllo dell'altezza e del posizionamento: rilevamento a contatto, rilevamento ottico e rilevamento dell'altezza laser senza contatto (regolazione automatica dell'altezza dell'ago).
• Codifica a ciclo chiuso e feedback continuo per migliorare il controllo del processo e la precisione.
• Anteprima e conferma del percorso di dosaggio sullo schermo; importazione e conversione file semplificate per una configurazione rapida.

Caratteristiche

• PROPlus: doppia guida lineare, servomotore avanzato e azionamento a vite a ricircolo di sfere; PROX: opzione con motore lineare senza contatto per maggiore velocità e minore usura.
• Configurazione e programmazione semplificate tramite DispenseMotion™.
• Anteprima e conferma del percorso sullo schermo.
• Feedback continuo in ciclo chiuso per un posizionamento preciso.
• Importazione e conversione semplificate di file DXF/CAD per accelerare la programmazione.

Vantaggi

• Ripetibilità e velocità di riferimento (PROPlus: ±0,003 mm; PRO: ±0,004 mm).
• Migliore qualità e consistenza del prodotto tramite deposizione precisa e ispezione integrata.
• Integrazione semplice nelle linee di produzione esistenti; compatibile con sistemi di dosaggio a siringa e a valvola.
• Riduzione dei tempi di apprendimento degli operatori e dei costi del lavoro.
• Aumento del throughput e riduzione dei costi di produzione, materiali e proprietà.

Visione, ispezione e rilevamento dell'altezza

• Visione CCD integrata che supporta il riconoscimento dei fiduciali e acquisizioni multiple per correzioni di offset ad alta risoluzione e allineamento preciso.
• OptiSure™ AOI (ispezione ottica automatizzata) verifica larghezza, diametro e precisione di posizionamento dei depositi.
• Opzioni di rilevamento dell'altezza laser (Laser B e Laser C) rilevano variazioni di superficie e regolano automaticamente l'altezza dell'ago per evitare depositi irregolari o danni.
• Laser C (confocale) raccomandato per rilevamenti ad alta precisione su superfici riflettenti o traslucide e per individuare piccole sporgenze inferiori a 700 μm.

Applicazioni

• Assemblaggio elettronico e coating conformale che richiedono precisione di posizionamento a livello micrometrico.
• Dosaggio per dispositivi medici e scienze della vita dove pulizia, precisione e ripetibilità sono fondamentali.
• Produzione in camera bianca e altri ambienti controllati; integrazione con apparecchiature di dosaggio a siringa e a valvola.

Specifiche tecniche

• Raggruppamento modelli: 3-Axis PROX / PROPlus / PRO Series (robot automatizzati di dosaggio dei fluidi guidati da visione).
• Ripetibilità: PROPlus ±0,003 mm; PRO ±0,004 mm; PROX pubblicato ±0,003 mm (3 µm) per assi X, Y e Z.
• Azionamento: PROPlus include doppia guida lineare, servomotore e vite a ricircolo di sfere; opzione PROX con motore lineare senza contatto per azionamento più rapido e usura ridotta.
• Software: DispenseMotion™ software di controllo integrato (funzioni guidate da visione, anteprima percorso, importazione/conversione file, controllo in ciclo chiuso).
• Visione: telecamera CCD smart vision integrata per riconoscimento fiduciali e correzione offset.
• Feedback/rilevamento altezza: rilevamento a contatto, ottico e laser senza contatto (Laser B e Laser C/confocale).
• Laser C (confocale): adatto a superfici riflettenti/traslucide e rilevamento di piccole sporgenze < 700 μm.
• Ispezione: OptiSure™ AOI per misurazione larghezza/diametro del deposito e verifica del posizionamento.
• Compatibilità: ottimizzato per uso con PICO® pulse-jet valves, Liquidyn® jet valve systems e con barili per siringa e sistemi di valvole EFD.
• Controllo: codifica in ciclo chiuso per controllo di movimento preciso e ripetibilità di processo.
• Industrie target: elettronica, dispositivi medici / scienze della vita, produzione in camera bianca, costruttori di macchine.
