Sistema automatizzato di distribuzione robotizzato R3

Panoramica

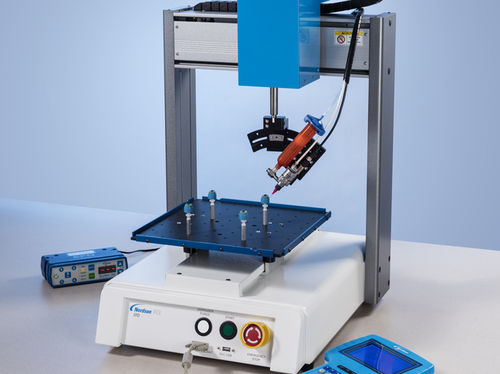

Il robot di erogazione fluidi automatizzato a 4 assi RV Series integra il software di controllo DispenseMotion™ con una camera CCD di visione intelligente per consentire dosaggi precisi guidati dalla visione a qualsiasi angolo su un piano di rotazione a 360°. Disponibile come unità da banco, le piattaforme variano da 300 x 300 mm a 620 x 500 mm e il sistema offre una ripetibilità di ±8 μm, adatta ad applicazioni industriali critiche e per lotti.

Caratteristiche

• Software proprietario DispenseMotion™ con anteprima su schermo del percorso di dosaggio
• Camera CCD di visione intelligente integrata per dosaggio guidato dalla visione (opzione montaggio fisso disponibile)
• Controllo del movimento tridimensionale reale con dosaggio rotazionale continuo a 360°
• Regolazione dell'ago a punto singolo e capacità di allineamento della punta di dosaggio
• Procedura guidata software per offset punta‑verso‑camera e punta‑verso‑pezzo
• Supporto USB per caricamento e scaricamento file semplice

Vantaggi

• Precisione di posizionamento dimensionale e ripetibilità del posizionamento dei depositi leader di mercato (±8 μm)
• Riduzione dei tempi di ciclo e lotto per aumentare la produttività
• Installazione rapida e programmazione semplificata con guida visiva e procedure guidate
• Integrazione fluida in linee di produzione automatizzate e celle di testing
• Riduzione dei costi di produzione, materiali e proprietà grazie a depositi ripetibili

Numeri di parte (selezione)
Serie 4-Axis RV
R3V w/ Fixed-Mount Camera | 7363556 | 7363572* | 7363673 | 7363674*
R4V w/ Fixed-Mount Camera | 7363557 | 7363573* | 7363675 | 7363676*
R6V w/ Fixed-Mount Camera | 7363558 | 7363574* | 7363677 | 7363678*
Tastiera e mouse (R3V, R4V, R6V) | 7363673
*Conforme alle normative di sicurezza europee

Risorse (disponibili)

• Schede tecniche e guide di selezione (Scheda tecnica RV Series, Schede tecniche Sistemi di erogazione automatizzati, Guida di selezione)
• Manuali e istruzioni (Manuale operativo, Guida rapida, Manuale pezzi di ricambio e assistenza)
• Software (DispenseMotion™ — disponibile su richiesta)
• Video (introduzione al prodotto e video guida al robot)

Specifiche tecniche

• Software: DispenseMotion™ software di controllo proprietario
• Visione: Camera CCD di visione intelligente integrata (opzione montaggio fisso disponibile)
• Movimento: Controllo movimento 3D reale con dosaggio rotazionale a 360°
• Ripetibilità: ripetibilità di dosaggio ±8 μm
• Regolazione ago: regolazione ago a punto singolo e allineamento della punta
• Dimensioni piattaforme: disponibili da 300 x 300 mm fino a 620 x 500 mm
• Formato: robot da banco / desktop (adatto per lotti e dosaggio industriale critico)
• Programmazione: anteprima su schermo del percorso di dosaggio; procedura guidata software per offset; supporta caricamento/scaricamento file via USB
• Verifica: compatibile con ispezione ottica automatizzata (OptiSure™ AOI) per misurare larghezza, diametro e precisione di posizionamento dei depositi
