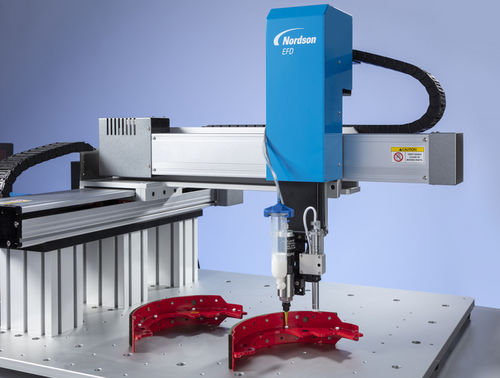

Sistema automatizzato di distribuzione robotizzato G4V

Panoramica
I robot gantry 3 assi GVPlus e GV Series offrono dosaggio automatico di fluidi guidato da visione per la produzione industriale. I sistemi possono operare in modalità stand-alone o integrarsi in linee con alimentazione a nastro o tavole rotanti. Le aree di lavoro variano da 400 mm a 800 mm. GVPlus dispone di supporti braccio rinforzati e di una ripetibilità posizionale migliorata (GVPlus ±0,008 mm; GV Series ±0,02 mm). Il software DispenseMotion con guida visiva controlla il movimento 3D reale per punti, linee, cerchi, archi e archi composti con precisione.

Caratteristiche principali

• Software di controllo DispenseMotion guidato da visione
• Telecamera CCD smart vision integrata o telecamera pencil opzionale
• Laser confocale opzionale per misura della distanza di erogazione
• Controllo reale del moto tridimensionale
• Aree di lavoro da 400 mm fino a 800 mm
• Miglioramenti meccanici GVPlus: flange di montaggio doppie, supporto braccio aggiuntivo, staffa di estensione per utensili più pesanti

Vantaggi

• Elevata precisione di posizionamento dimensionale e ripetibilità del deposito
• Supporto per utensili più pesanti per ridurre le vibrazioni e migliorare la produttività (GVPlus)
• Avvio più rapido e programmazione semplificata per gli operatori
• Integrazione senza interruzioni con AOI e linee di produzione per automazione inline
• Migliore controllo del processo che riduce costi di produzione, materiali e proprietà

Visione, ispezione e controllo del processo
Le opzioni di visione integrate (CCD o telecamera pencil) e il laser confocale opzionale consentono il rilevamento automatico di superfici riflettenti e non riflettenti e supportano la verifica online del posizionamento, della larghezza e del diametro del deposito. Compatibile con i flussi AOI per misurare la geometria del deposito e verificare la distanza di erogazione.

Applicazioni

• Dosaggio di precisione per elettronica, scienze della vita, automotive e aerospaziale
• Erogazione di adesivi, grassi, sigillanti e lubrificanti su ampie aree di lavoro
• Operazioni di dosaggio automatizzato in linea e a lotti

Specifiche tecniche

• Famiglia modelli: GV Series (variante GVPlus con rinforzi meccanici)
• Configurazione: robot gantry 3 assi
• Ripetibilità posizionale: GVPlus ±0,008 mm; GV Series ±0,02 mm
• Area di lavoro: opzioni da 400 mm a 800 mm
• Controllo del moto: movimento 3D reale (punti, linee, cerchi, archi, archi composti)
• Visione: telecamera CCD smart vision integrata o telecamera pencil; laser confocale opzionale
• Software: DispenseMotion controllo guidato da visione
• Portata utile: portata pezzo praticamente illimitata, progettata per supportare utensili pesanti
• Meccanica GVPlus: flange di montaggio doppie, supporto braccio aggiuntivo, staffa di estensione per utensili pesanti
