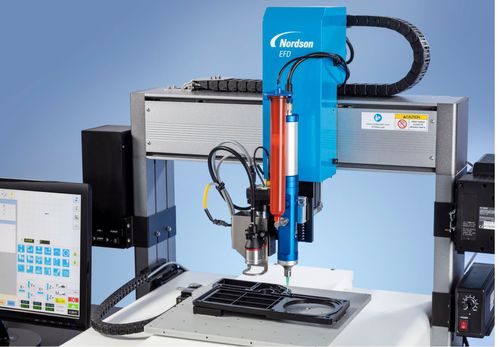

Sistema automatizzato di distribuzione robotizzato PRO Series

senza contatto

Panoramica
La Serie PROX / PROPlus / PRO guidata da visione è il sistema di erogazione di fluidi automatizzato più avanzato di Nordson EFD, progettato per precisione, semplicità d'uso e alta ripetibilità. Integra la visione, molteplici tipi di feedback e il software dedicato DispenseMotion™ per garantire un posizionamento accurato dei fluidi su superfici ruvide o irregolari e supportare compiti di dosaggio complessi.

Caratteristiche principali

• Sistema guidato da visione con telecamera CCD smart integrata per il riconoscimento dei punti fiduciari e anteprima a schermo dei percorsi di dosaggio
• Tipi di feedback multipli: contatto, ottico e rilevamento della quota laser non a contatto per mantenere l'altezza dell'ugello e prevenire collisioni
• Software specializzato DispenseMotion™ con importazione/conversione file semplificata, setup e programmazione intuitive
• Feedback costante in loop chiuso e codifica in loop chiuso per il controllo del processo
• Ottimizzato per sistemi di valvole a getto PICO® e Liquidyn® e per dispenser a siringa/valvola
• Anteprima e conferma a schermo dei percorsi di dosaggio e flusso operativo semplificato per gli operatori

Vantaggi

• Ripetibilità e velocità di riferimento (PROPlus: ±0,003 mm; PRO: ±0,004 mm; PROX: ±0,003 mm)
• Migliore qualità del prodotto, coerenza e resa grazie al posizionamento e verifica precisi dei depositi
• Maggior throughput con più produzione e riduzione dei costi di produzione/materiali/proprietà
• Facile integrazione nelle operazioni di produzione esistenti e curva di apprendimento più rapida per gli operatori

Tecnologia e capacità

• Software DispenseMotion™ per controllo avanzato del movimento e del dosaggio, anteprima dei percorsi e programmazione intuitiva
• Visione integrata con riconoscimento fiduciario e acquisizione multipla di immagini per correzione offset ad alta risoluzione
• Integrazione OptiSure™ per ispezione ottica automatizzata (AOI) per misurare larghezza, diametro e precisione del deposito
• Opzioni di rilevamento altezza laser (Laser B e Laser C/confocale) per rilevare variazioni di superficie e regolare automaticamente l'altezza dell'ugello; Laser C (confocale) supporta il rilevamento su superfici riflettenti o traslucide e piccoli gradini inferiori a 700 µm
• Supporto per valvole a getto (PICO®, Liquidyn®), fusti siringa, cartucce e sistemi di dosaggio volumetrico

Differenze PROX / PROPlus / PRO

• PROX: design a motore lineare senza contatto per attuazione più rapida, meno parti mobili, usura ridotta e maggiore durata; adatto per camere bianche e ambienti sensibili
• PROPlus: doppia guida lineare, servomotore avanzato e attuazione a vite a ricircolo di sfere che garantiscono la massima precisione di dosaggio e ripetibilità di riferimento (±0,003 mm)
• PRO: configurazione ad alte prestazioni che offre ripetibilità di livello industriale (±0,004 mm) e semplicità d'uso

Applicazioni
La serie è adatta al dosaggio di precisione in elettronica, produzione di dispositivi medicali/scienze della vita, ambienti di camera bianca e altri settori che richiedono posizionamento dei fluidi a livello di micron e alto controllo dei processi.

Specifiche tecniche

• Tipo di sistema: robot di dosaggio automatizzato a 3 assi (PROX / PROPlus / PRO Series)
• Ripetibilità: PROPlus ±0,003 mm; PRO ±0,004 mm; PROX ±0,003 mm
• Visione: telecamera CCD smart integrata; riconoscimento fiduciario e acquisizione multi-immagine per correzione offset
• Software: DispenseMotion™ per controllo del movimento, anteprima dei percorsi, importazione/conversione file e programmazione
• Feedback/sensori: contatto, ottico e rilevamento della quota laser non a contatto; feedback costante in loop chiuso e codifica in loop chiuso
• Opzioni laser: Laser B e Laser C (confocale) — Laser C adatto a superfici riflettenti/traslucide e caratteristiche < 700 µm
• Compatibilità: sistemi di valvole PICO® e Liquidyn®; fusti siringa, cartucce, sistemi volumetrici
• Attuazione PROPlus: doppia guida lineare, servomotore, vite a ricircolo di sfere
• Attuazione PROX: motore lineare senza contatto (meno parti mobili, attuazione più rapida)
• Integrazione ispezione: OptiSure™ AOI misura larghezza, diametro e precisione del deposito
