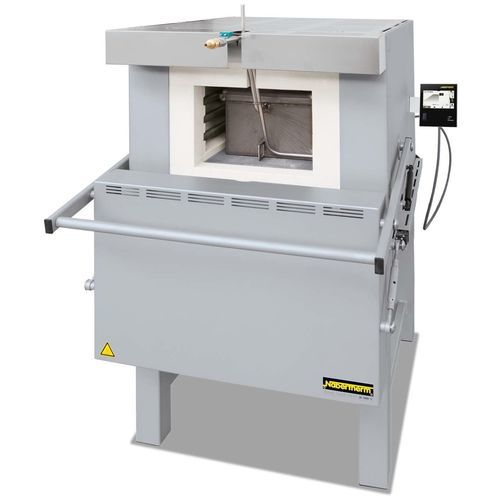

Forno di indurimento N 7/H

per brasaturadi ricotturaper trattamento termico

Panoramica
I forni a camera N 7/H – N 87/H sono una soluzione flessibile per ricottura, tempra e brasatura in laboratorio e produzione leggera. L'isolamento multistrato e le camere profonde consentono trattamenti fino a 1280 °C con consumi energetici contenuti.

Funzione e dotazione
Riscaldamento su tre lati (entrambe le pareti laterali e il fondo), elementi riscaldanti montati su tubi portanti per radiazione libera e lunga durata, e fondo protetto da piastra in SiC. Montante superiore in acciaio inox e porta parallela ad apertura verso il basso con ammortizzatori a gas per la sicurezza. Controller tattile B500 e registrazione NTLog Basic disponibili.

Equipaggiamento standard

• Temperatura massima: Tmax 1280 °C
• Camera profonda con riscaldamento su tre lati
• Elementi riscaldanti su tubi di supporto per radiazione libera
• Riscaldamento del fondo protetto da piastra in SiC
• Montante superiore in acciaio inox per operazioni a caldo
• Uniformità di temperatura fino a ±10 °C (DIN 17052-1)
• Isolamento multistrato per ridotto consumo energetico
• Basamento incluso; N 7/H–N 17/HR disponibili come modelli da banco
• Scarico aria laterale o posteriore (da N 31/H)
• Porta parallela basculante con ammortizzatori a gas
• Controller B500 touch (5 programmi × 4 segmenti)
• NTLog Basic per registrazione dati su USB

Specifiche tecniche
Modello | Tmax (°C) | Dimensioni interne L × P × H (mm) | Volume (l) | Dimensioni esterne L × P × H (mm) | Potenza connessa (kW) | Collegamento | Peso (kg) | Tempo di riscaldamento (min)
N 7/H | 1280 | 250 × 250 × 140 | 9 | 800 × 650 × 600 | 3,0 | monofase | 60 | 320
N 11/H | 1280 | 250 × 350 × 140 | 11 | 800 × 750 × 600 | 3,5 | monofase | 70 | 320
N 11/HR | 1280 | 250 × 350 × 140 | 11 | 800 × 750 × 600 | 5,5 | trifase | 70 | 70
N 17/HR | 1280 | 250 × 500 × 140 | 17 | 800 × 900 × 600 | 6,4 | trifase | 90 | 110
N 31/H | 1280 | 350 × 350 × 250 | 31 | 1040 × 1030 × 1340 | 15,0 | trifase | 210 | 90
N 41/H | 1280 | 350 × 500 × 250 | 41 | 1040 × 1180 × 1340 | 15,0 | trifase | 260 | 105
N 61/H | 1280 | 350 × 750 × 250 | 61 | 1040 × 1430 × 1340 | 20,0 | trifase | 400 | 105
N 87/H | 1280 | 350 × 1000 × 250 | 87 | 1040 × 1680 × 1340 | 25,0 | trifase | 480 | 105
Nota: Le dimensioni esterne variano in funzione delle opzioni. Tempo di riscaldamento indicativo per forno vuoto fino a Tmax −100 K. La potenza connessa si riferisce alla versione standard e può aumentare con le opzioni.

Applicazioni e opzioni

• Cassette di ricottura per atmosfere di gas protettivo
• Carrelli di caricamento e guide a rulli
• Camere più profonde e taglie maggiori
• Stazioni di raffreddamento con bagni di tempra
• Controller e registrazione dati (NTLog Basic)

Caratteristiche / dati tecnici

• Temperatura massima 1280 °C
• Riscaldamento su tre lati per migliore uniformità
• Protezione del fondo con piastra SiC ed elementi tubolari
• Uniformità fino a ±10 °C (DIN 17052-1)
• Isolamento multistrato per efficienza energetica
• Controller B500 touch e registrazione USB
• Modelli da banco e su basamento (N 7/H a N 87/H)
