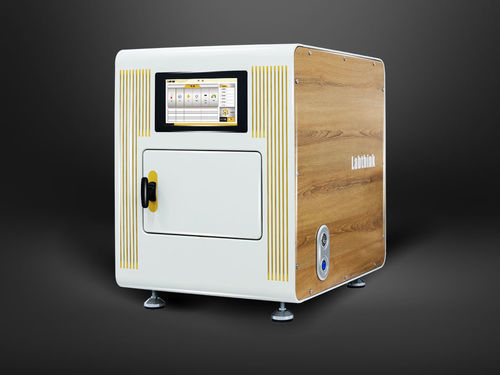

Sistema di test di permeabilità del vapore acqueo C370H

di calibrazionedi aria compressaper dispositivi medici

Il C370H è un sistema di prova gravimetrico della velocità di trasmissione del vapore acqueo (WVTR) progettato per film, materiali in lastre e contenitori impiegati negli imballaggi farmaceutici, alimentari e dispositivi medici. Esegue test WVTR su ampie gamme conformi a ASTM E96 e GB/T 1037.

Caratteristiche del prodotto

• Progettazione con circolazione dell'aria a 360° e temperatura costante per un ambiente di prova stabile e una distribuzione uniforme del flusso d'aria sulle piastre di prova.
• Rilevamento e controllo di temperatura e umidità ad alta precisione con monitoraggio in tempo reale.
• Tenuta pneumatico della camera che isola la camera di prova dalla camera di pesatura per evitare effetti di temperatura/umidità sulla bilancia.
• Progettazione di spurgo centrata tridimensionale per un flusso d'aria costante sulle piastre; portate d'aria standard selezionabili.
• Sistema di umidificazione a camera senza formazione di condensa, senza necessità di umidificatore interno.
• Bilancia elettronica ad alta precisione con calibrazione esterna dei pesi, azzeramento automatico, sollevamento/rotazione con cilindro e pesatura intermittente per ridurre l'errore di sistema.
• Touchscreen medicale 10,6" per funzionamento autonomo dell'host e esecuzione completamente automatica dei test con memorizzazione automatica dei dati.
• Software di piattaforma per il controllo sincrono di più host e la gestione centralizzata dei dati; Ethernet integrata per controllo remoto e aggiornamenti di sistema.
• Software professionale opzionale conforme ai requisiti di tracciabilità GMP e gestione permessi multilivello; firma elettronica progettata secondo 21 CFR Part 11 (opzionale).

Principio di prova

• Un campione pretrattato viene sigillato in una piastra di prova contenente acqua o essiccante e posizionato nella camera di prova controllata.
• In condizioni specificate di temperatura, umidità e flusso d'aria, il vapore acqueo diffonde attraverso il campione verso il lato secco.
• Una bilancia ad alta precisione misura la variazione di peso della piastra nel tempo e il sistema calcola il WVTR e i parametri correlati.

Standard di riferimento

• ASTM E96
• GB/T 1037
• GB/T 16928
• ASTM D1653
• ISO 2528
• TAPPI T464
• DIN 53122-1
• YBB00092003

Applicazioni di prova

• Applicazioni base
  • Film: prove WVTR per film plastici, film compositi, film coestrusi, film metallizzati, film con foglio di alluminio, compositi rinforzati, ecc.
  • Contenitori: prove WVTR per flaconi farmaceutici, sacchetti, Tetra Pak, lattine, imballaggi cosmetici, tubetti, vasetti (yogurt, gelatina) e altri contenitori in plastica, gomma, carta-plastica, vetro e metallo.
  • Materiali in lastre: prove WVTR per lastre PP, PVC, PVDC, lamine metalliche, lastre in gomma, ecc.
  • Carta e cartone: carta alluminizzata per imballaggi, fogli compositi carta-alluminio-plastica.
  • Textiles e non-woven: tessuti, materiali non tessuti e materiali affini.
• Applicazioni estese
  • Materiali da costruzione: geotessili, feltri, materiali isolanti termici e materiali spessi impermeabili/termici.
  • Medicazioni sterili / cerotti medici: prove WVTR per medicazioni sterili, cerotti medici, ecc.

Specifiche tecniche

• Modello: C370H
• Metodi di prova: metodo gravimetrico (metodo acqua) e metodo essiccante
• Intervalli di prova (g/(m²·day)): 0,1–10.000 (metodo acqua) e 0,1–2.500 (metodo essiccante)
• Campo bilancia: 220 g
• Risoluzione bilancia: 0,1 mg
• Ripetibilità: 0,3 mg
• Intervallo temperatura: 15–50 °C; fluttuazione ±0,2 °C
• Intervallo umidità: 10–90% RH ±2%
• Stazioni di prova: 6 standard (9 opzionali)
• Tipi di campione: film e contenitori (accessori personalizzabili)
• Portata d'aria: 0,02–0,3 m/s e 0,5–2,5 m/s (selezionabile)
• Dimensione campione: Ø74 mm (4,2")
• Spessore campione: ≤3 mm (≤120 mil)
• Area di prova: 33 cm² standard (50 cm² opzionale)
• Dimensione contenitore (personalizzabile): ≤Ø70 mm × 180 mm
• Gas: aria compressa (fornita dall'utente)
• Pressione sorgente gas: 72,5 PSI / 500 kPa
• Dimensione connessione: tubo poliuretano Ø8 mm
• Dimensioni host: 73 × 57 × 76 cm (A × L × P)
• Alimentazione: 120 VAC ±10% 60 Hz o 220 VAC ±10% 50 Hz
• Peso netto: 85 kg
• Configurazione standard: host, bilancia elettronica, essiccatore d'aria (senza manutenzione), valvola riduttrice/filtro, 6 piastre di prova WV di precisione, attrezzi di smontaggio, cavo di alimentazione, tubo poliuretano Ø8 mm
• Opzionali: software/GMP, conformità 21 CFR Part 11, compressore d'aria (≥200 L/min), piastre aggiuntive, dispositivo B2260
