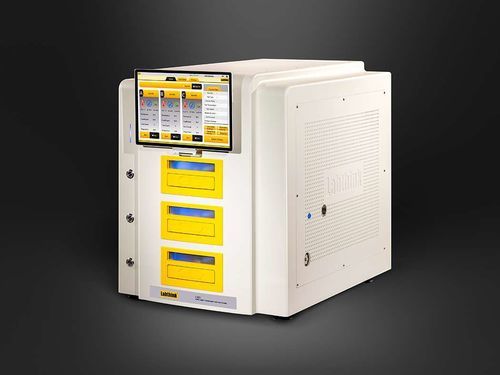

Sistema di test di umidità C303H

di controllodi temperaturadi permeabilità del vapore acqueo

Panoramica

Il C303H è un sistema di prova WVTR (tasso di trasmissione del vapore acqueo) da laboratorio per misurazioni precise e ripetibili di film, plastiche e materiali in lastre. Utilizza un sensore di umidità a infrarossi brevettato e supporta metodi standard come ASTM F1249, ISO 15106-2 e JIS K7129.

Caratteristiche principali

• Sensore a infrarossi: sensore brevettato non consumabile con limiti di rilevamento ridotti, allarme oltre soglia e protezione automatica.
• Dati accurati: controllo a temperatura costante con circolazione dell'aria a 360°, sensori di temperatura e umidità ad alta precisione, controllo automatico di flusso, temperatura e UR; ripetibilità fino a 0,005 g/(m²·day).
• Tre camere indipendenti: tre camere standard da 50 cm² per test paralleli di tre campioni in condizioni identiche con dati separati e serraggio automatico per una tenuta costante.
• Controllo intelligente: pannello touch Windows da 12 pollici con modalità automatica per avvio con un solo clic; camere a cassetto con ingresso/uscita automatico e avvisi acustici/visivi.
• Sicurezza e affidabilità: computer industriale integrato, sensori ottici/intelligenti e allarmi acustici/visivi; componenti di qualità per funzionamento stabile a lungo termine.
• Funzioni avanzate: modalità di test professionale, generazione automatica di curve WVTR e parametri correlati; intervalli estesi e opzioni software/conformità disponibili.

Principio di prova

• Il campione pretrattato è bloccato tra una camera ad alta umidità e una a bassa umidità. Un flusso di azoto umidificato scorre sul lato ad alta umidità e azoto secco sul lato a bassa umidità. Il vapore acqueo diffonde attraverso il campione verso il lato a bassa umidità, dove l'azoto secco trasporta il vapore al sensore a infrarossi. Il segnale del sensore viene analizzato e convertito in valori WVTR.

Norme di riferimento

• ASTM F1249
• ISO 15106-2
• GB/T 26253
• JIS K7129
• YBB00092003-2015

Applicazioni di prova

• Film: test WVTR per film plastici, laminati carta‑plastica, film co‑estrusi, film metallizzati e compositi multistrato — adatto per la valutazione delle barriere nei settori alimentare, farmaceutico ed elettronico.
• Lastre: test WVTR per PP, PVC, PVDC, fogli metallici, lastre in gomma e silicone — applicabile a produttori e laboratori QC che richiedono dati di permeazione precisi.

Specifiche tecniche

• Campo di prova (area standard 50 cm²): 0,005–40 g/(m²·day) standard; opzionale 0,005–100 g/(m²·day).
• Aree maschera (opzionali): 5 cm²: 0,05–400 g/(m²·day); 1 cm²: 0,25–2000 g/(m²·day).
• Risoluzione: 0,0001 g/(m²·day).
• Ripetibilità: 0,005 g/(m²·day) o 2%, prevale il maggiore.
• Intervallo di temperatura: 15–50 °C (standard); 5–60 °C (personalizzato).
• Fluttuazione di temperatura: ±0,05 °C.
• Intervallo di umidità: 5–90% UR ±1% (entro l'intervallo di temperatura standard).
• Camera di prova: 3 camere indipendenti; area standard 50 cm² per camera.
• Dimensione campione: 11,2 cm × 11,2 cm (4,4” × 4,4”).
• Spessore massimo campione: ≤ 3 mm (120 mil).
• Gas vettore: azoto ad alta purezza 99,999% (fornito dall'utente).
• Pressione sorgente aria: ≥ 280 kPa (40,6 PSI); l'ingresso macchina può richiedere ≥ 550 kPa (79,7 PSI), ingresso Ø6 mm poliuretano.
• Dimensione interfaccia: tubo metallico 1/8".
• Dimensioni: 60 cm × 50 cm × 70 cm (A×L×P).
• Alimentazione: 120 VAC ±10% 60 Hz o 220 VAC ±10% 50 Hz.
• Peso netto: 100 kg (220 lbs).
• Configurazione standard: unità principale, tablet, prelevatore, grasso per vuoto, tubo poliuretano Ø6 mm.
• Opzioni: compressore d'aria; sistemi informatici CFR21 Part 11 / GMP; DataShield™ gestione dati (opzionale).
