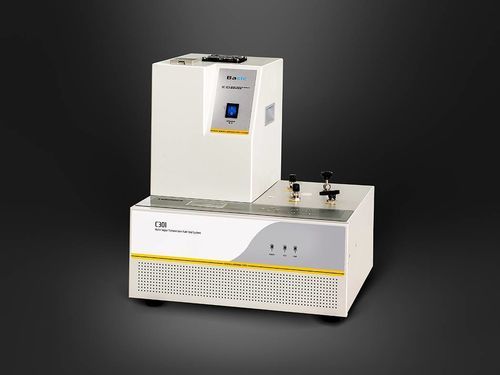

Tester di umidità C301B

di vapore acqueodi portata di gasper dispositivi medici

Il sistema di prova della velocità di trasmissione del vapore acqueo C301B è uno strumento a sensore a infrarossi progettato per determinare la velocità di trasmissione del vapore acqueo (WVTR) di materiali barriera con proprietà di barriera all'umidità alte e medie, in conformità con ASTM F1249 e ISO 15106-2. È applicabile alla misura del WVTR per film plastici, lastre, carta, imballaggi e materiali di confezionamento impiegati nei settori alimentare, farmaceutico, dispositivi medici, beni di consumo, fotovoltaico ed elettronico.

Caratteristiche del prodotto

• Dotato di sensore a infrarossi brevettato Labthink, conforme ad ASTM F1249; tipo non consumabile con vita utile molto lunga.
• Supporta il controllo della temperatura per effettuare prove in condizioni diverse.
• Cella di prova incorporata in acciaio inossidabile di alta qualità con prestazioni di tenuta migliorate.
• Valvola di isolamento manuale importata e regolatore di flusso per una migliore tenuta e un tasso di guasto ridotto.
• Design in stile computer industriale: ingombro compatto e rapido raffreddamento.
• Film di riferimento fornito per una calibrazione rapida.
• Il sistema adotta il controllo mediante microcontrollore e può funzionare in modo indipendente.
• I rapporti di prova possono essere esportati in formati comuni come EXCEL e PDF.
• Supporta microstampante per la stampa automatica dei dati di prova (opzionale).
• Dotato di interfaccia RS232 per il collegamento a software PC per analisi delle curve, archiviazione dati e stampa di report (opzionale).

Principio di prova
Il campione pre-condizionato viene bloccato nella cella di prova; azoto con umidità relativa stabile scorre su un lato del campione mentre azoto secco scorre sull'altro lato. A causa del gradiente di umidità, il vapore acqueo permea attraverso il campione dal lato ad alta umidità verso il lato a bassa umidità ed è trasportato dal flusso di azoto secco al sensore a infrarossi. Il sensore a infrarossi analizza i segnali elettrici generati dal vapore acqueo per calcolare la concentrazione di vapore acqueo e la velocità di trasmissione del vapore acqueo.

Normative

• ASTM F1249
• ISO 15106-2
• GB/T 26253
• JIS K7129
• YBB00092003-2015

Applicazioni

• Film
  Prove WVTR su vari film plastici, film compositi carta-plastica, film coestrusi, film alluminizzati, fogli di alluminio, film compositi con foglio di alluminio, film compositi fibra vetro-alluminio e materiali correlati.
• Lastre
  Prove WVTR su lastre in PP, PVC e PVDC, lamine metalliche, pad in gomma, wafer di silicio e altri materiali a lastra.

Specifiche tecniche

• Tabella 1 — Parametri di prova (C301B)
  • Intervallo di prova (g/(m²·day), area standard 50 cm²): 0.1–40
  • Risoluzione (g/(m²·day)): 0.1
  • Temperatura di prova (°C): 15–50
  • Risoluzione temperatura (°C): 0.1
  • Fluttuazione temperatura (°C): ±0.5
  • Umidità di prova (%RH): 4%RH–100%RH ±2% (soluzione salina satura)
  • Funzione estesa: requisito sistema informatico GMP (Opzionale)
• Tabella 2 — Specifiche tecniche
  • Cella di prova: 1 cella
  • Dimensione campione: 3.8” × 3.8” (9.7 cm × 9.7 cm)
  • Spessore campione: ≤ 120 mil (3 mm)
  • Area di prova standard: 50 cm²
  • Gas di prova: azoto ad alta purezza 99,999% (non fornito)
  • Pressione gas: 7.2 PSI / 50 kPa
  • Dimensione porta: tubo metallico 1/8”
  • Dimensioni strumento: 12.9” H × 16.9” W × 15.7” D (33 cm × 43 cm × 40 cm)
  • Alimentazione: 120 VAC ±10% 60 Hz / 220 VAC ±10% 50 Hz (una delle due)
  • Peso netto: 50 lbs (23 kg)
• Tabella 3 — Configurazione prodotto
  • Configurazione standard: unità centrale, dispositivo di controllo temperatura TC03, piastra ceramica porosa, prelevatore, grasso per vuoto.
  • Parti opzionali: software professionale, requisito sistema informatico GMP, microstampante.
