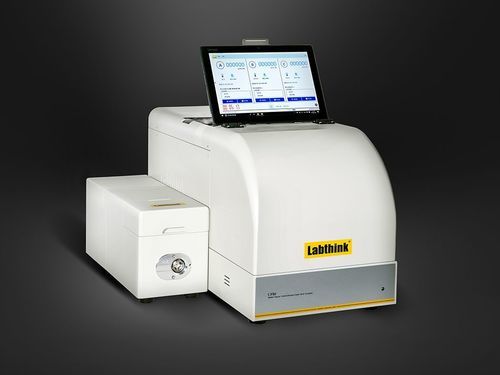

Tester di controllo C390H

di vapore acqueodi permeabilità del vapore acqueodi calibrazione

Sistema di prova della permeabilità al vapore acqueo (WVTR) C390H è uno strumento automatico basato su sensore a infrarossi progettato per misurare la permeabilità al vapore acqueo di materiali barriera medi e alti, in conformità con ISO 15106-2 e ASTM F1249. Supporta la prova simultanea di tre campioni con controllo preciso di temperatura, umidità e flusso del gas vettore; adatto per film, lastre e prove su imballaggi completi nei settori alimentare, farmaceutico, medicale, elettronico e industriale.

Funzionalità e progettazione

• Sensore infrarosso proprietario che garantisce elevata sensibilità e stabilità senza frequenti calibrazioni per intervallo.
• Blocco di prova integrato brevettato a tre celle con layout idrodinamico e termodinamico ottimizzato per uniformità di misura tra le celle.
• Controllo automatico della temperatura, umidità e portata con monitoraggio indipendente per ciascuna cella di prova.
• Tre celle identiche consentono prove parallele per aumentare la produttività.
• Pannello touch 12" (Windows 11) e software opzionale DataShield™ per gestione automatica ed esportazione dei dati.

Principio di prova
Il campione è montato in una cella di diffusione divisa in camera secca e camera a umidità controllata. Azoto secco ad alta purezza spazza il lato secco; il vapore permeato è trasportato dal gas vettore al sensore IR e convertito in segnali elettrici dai quali si calcola il WVTR. Per campioni confezionati, l'azoto scorre all'interno del packaging mentre l'esterno è mantenuto ad alta umidità.

Norme di prova

• ISO 15106-2
• ASTM F1249
• GB/T 26253
• JIS K7129
• YBB 00092003-2015

Applicazioni

• Applicazioni base
  • Film: film plastici, film compositi carta-plastica, film coestrusi, fogli di alluminio e film compositi in alluminio.
  • Lastre: PP, PVC, PVDC, fogli metallici, guarnizioni in gomma, wafer di silicio.
  • Imballaggi: bottiglie plastiche, pouch, cartoni rivestiti, sacchi sottovuoto, lattine, packaging cosmetico, tubetti flessibili, contenitori.
• Applicazioni estese
  • Sistemi di chiusura per bottiglie/cartoni/pouch.
  • Back-sheet solari per moduli fotovoltaici.
  • Tubi plastici (es. cosmetici), confezioni blister complete, serbatoi carburante plastici e gusci plastici per batterie.

Caratteristiche / specifiche tecniche

• Modello: C390H
• Intervallo WVTR standard: 0.005 ~ 40 g/(m2·day)
• Intervallo opzionale: 0.005 ~ 100 g/(m2·day)
• Intervallo prova package (opz.): 0.000025 ~ 0.2 g/(pkg·day), volume max 3 L (opz.)
• Risoluzione: 0.0001 g/(m2·day)
• Ripetibilità: 0.005 g/(m2·day) o 2%
• Temperatura di prova: 10 ~ 55 °C ±0.2 °C
• Umidità di prova: 5% ~ 90% RH ±1% e 100%
• Camera di prova: 3 camere (blocco integrato a 3 celle)
• Dimensione campione: 108 mm × 108 mm; spessore ≤ 3 mm; area di prova standard 50 cm²
• Gas vettore: Azoto 99.999% (non fornito); pressione ≥ 0.28 MPa / 40.6 psi; porta 1/8" tubo metallico
• Opzioni: test package (3 L max), DataShield™, sistema computer GMP, conformità CFR21 Part11 (opzionali)
