Isolatore classe III

di contenimentoda terra

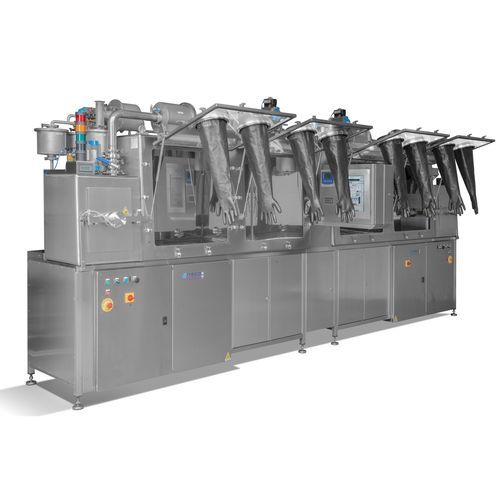

Analytical Isolator Ex è un isolatore inertizzato certificato ATEX, progettato per operazioni analitiche con solventi. Utilizza la pressurizzazione con azoto per inertizzare la camera principale e i passaggi laterali, riducendo l'ossigeno residuo a circa 2–3%. L'unità integra un sistema di automazione per la pesatura e la gestione del processo, con allarmi, controllo accessi e registrazione dei parametri operativi.

Funzionalità principali

• Pressurizzazione con azoto per inertizzare la camera principale e i passaggi laterali, raggiungendo livelli di ossigeno residuo inferiori a ~2–3%.
• Ciclo di inertizzazione automatizzato (lavaggio delle camere con azoto) avviato all'accensione della macchina.
• Sistema di gestione per tutti i parametri del processo di pesatura, incluso l'adattamento del sistema di aspirazione, l'illuminazione, la visualizzazione della pressione differenziale (camera principale e passaggi laterali), il controllo della pressione, il monitoraggio del cambio filtro e il controllo dell'ossigeno.
• Allarmi, impostazione e gestione dei parametri di processo con registrazione dei tempi di funzionamento e controllo accessi via programma.

Configurazioni / Versioni

• Versione A: ingombro 4900 x 1330 x 2220 mm (L x P x H); peso totale circa 1480 kg; alimentazione elettrica 380 V – 3P+T; frequenza 50/60 Hz.
• Versione B: ingombro 2700 x 910 x 2220 mm (L x P x H); peso totale circa 760 kg; alimentazione elettrica 380 V – 3P+T; frequenza 50/60 Hz.

Certificazioni e livello di contenimento

• Progettato e realizzato in conformità alla Direttiva ATEX 2014/34/UE.
• Marcatura/classificazione: II 3/-G IIB T4.
• Contenimento: OEB5 (test Smepac).

Caratteristiche / specifiche tecniche

• Metodo di inertizzazione: pressurizzazione con azoto con ciclo di lavaggio automatizzato.
• Obiettivo ossigeno residuo dopo inertizzazione: inferiore a 2–3%.
• Controllo del processo: gestione dei parametri di pesatura, regolazione dell'estrazione, monitoraggio della pressione differenziale, controllo dell'ossigeno, monitoraggio del cambio filtro, allarmi e registri.
• Controllo accessi: gestione degli accessi via programma per funzioni operative e di sicurezza.
• Alimentazione elettrica (per entrambe le versioni documentate): 380 V – 3P+T; frequenza 50/60 Hz.
• Opzioni di ingombro documentate: 4900 x 1330 x 2220 mm (~1480 kg) e 2700 x 910 x 2220 mm (~760 kg).
• Conformità: ATEX 2014/34/UE; classificazione II 3/-G IIB T4; contenimento OEB5.
