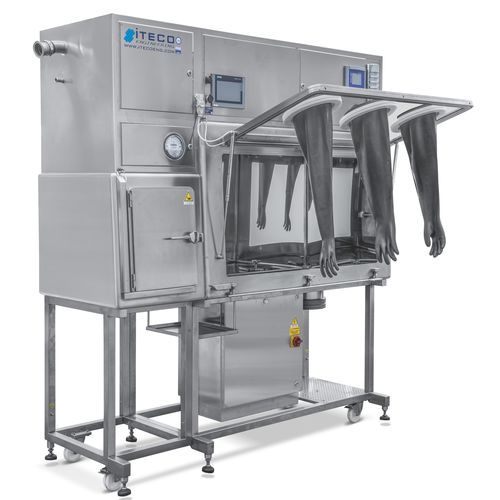

Isolatore per distribuzione AMI 503

per prodotti pericolosidi biocontenimentoda terra

Isolatore per dispensing AMI 503 progettato per il contenimento e la manipolazione di sostanze ad alta tossicità o sensibili alla presenza di ossigeno, con struttura in acciaio inox AISI 316L e superfici interne lucidate a specchio. L'unità è concepita per operare in diverse modalità di pressione e integra sistemi di filtrazione, monitoraggio e controllo per garantire sicurezza e controllo dei parametri di processo.

Modalità operative

• Pressione negativa (Aria): contenimento per manipolazione di sostanze ad alta tossicità.
• Pressione positiva (Azoto): manipolazione di sostanze sensibili alla presenza di ossigeno, non tossiche.
• Pressione negativa (Azoto): contenimento per manipolazione di sostanze ad alta tossicità e sensibili alla presenza di ossigeno.

Caratteristiche tecniche principali

• Struttura monolitica in acciaio inox AISI 316L con superfici interne lucidate a specchio.
• Precamera: dimensioni mm 500 x 700 x 600 (L x P x H); passaggi utili mm 300 x 400 H.
• Camera di lavoro: dimensioni mm 1400 x 700 x 850 (L x P x H), parete frontale completamente apribile, 3 flange e guanti.
• Supporto con pannello di lamiera forellinata per appoggio liner e ripiano per stampante.
• Vano tecnico superiore con passaggi apribili per accesso interno.
• Dimensioni esterne mm 1900 x 700 x 2100 (H); peso complessivo circa 600 kg.
• Guarnizioni pneumatiche.
• Safety interlock.
• Parte di fondo con flangia / continuous liner.
• Cleaning kit con spray gun interna.
• Gruppo filtrante assoluto H14 – bag in / bag out e gruppo filtrante a carboni attivi.
• Valvole di sicurezza su camera e precamera.
• Analizzatore di ossigeno per monitoraggio e gestione dei flussi di azoto con allarme acustico e ottico per aumento di O2 durante il ciclo di inertizzazione.
• Monitoraggio dell'efficienza dei filtri in uscita tramite trasmettitori di pressione collegati al sistema di gestione.
• Leak test filtri.
• Connessioni per fluidi, passaggi per cavi e strumenti interni, prese di corrente.
• Pannello HMI touch per la gestione di tutti i parametri funzionali dell'isolatore.
• Connessioni Ethernet e USB.
• Unità di riduzione di pressione in ingresso gas di processo e unità di riduzione di pressione in ingresso gas per impianto pneumatico.
