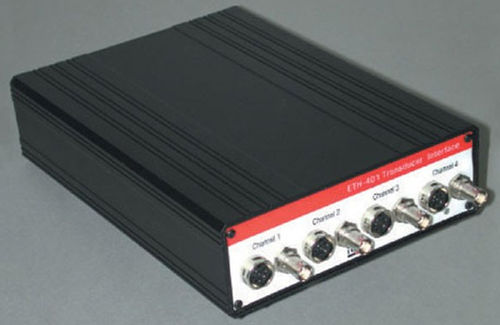

Amplificatore EMG ETH-401

ECGEGG4 canali

Presentazione
L'ETH-401 è un amplificatore a ponte dedicato ai trasduttori BIOSEB che offre quattro canali di eccitazione, guadagno e filtraggio del rumore. Mostra rumore di sistema e offset intrinseco molto bassi, rendendolo adatto all'uso con sistemi di acquisizione dati ad alta risoluzione. L'ETH-401 è progettato per interfacciarsi con trasduttori a ponte a bassa banda, comunemente impiegati per misure di forza, pressione arteriosa e spostamento.

Principio di funzionamento
Il controllo del guadagno sull'ETH-401 è implementato tramite una resistenza di programmazione inserita nel connettore DIN-8, che imposta in modo definitivo il guadagno dei canali. I trasduttori BIOSEB impostano l'ETH-401 sul valore di guadagno ottimale; la maggior parte dei trasduttori a ponte non-BIOSEB può essere configurata per funzionare con l'unità. L'offset intrinseco molto basso del dispositivo, insieme a trasduttori a ponte a basso offset e a sistemi di acquisizione ad alta risoluzione, riduce la necessità di regolazioni di offset. L'ETH-401 è racchiuso in un involucro in alluminio a basso profilo che migliora la durata e l'immunità ai disturbi. Più unità possono essere impilate per risparmiare spazio sul banco.

Caratteristiche principali

• Configurazione con 4 connettori DIN-8 differenziali
• Quattro canali indipendenti che forniscono eccitazione, guadagno e filtraggio del rumore
• Rumore di sistema e offset intrinseco molto bassi
• Alta risoluzione che riduce la necessità di controllo dell'offset
• Controllo del guadagno semplice tramite resistenza di programmazione nel connettore DIN-8
• Ingombro ridotto; unità impilabili
• Involucro in alluminio a basso profilo per durata e maggiore immunità ai disturbi

Aree di applicazione

• Interfacciamento con trasduttori a ponte a bassa banda
• Amplificazione dei segnali per misure di forza, pressione arteriosa e spostamento
• Didattica e ricerca in fisiologia e misure biomediche

Caratteristiche / specifiche tecniche

• Riferimento: ETH-401
• Funzione: Amplificatore a ponte per trasduttori
• Numero di canali: 4 canali indipendenti
• Connettori: DIN-8 differenziale (configurazione 4 connettori DIN-8 differenziali)
• Controllo del guadagno: Resistenza di programmazione nel connettore DIN-8 per impostare il guadagno
• Rumore / offset: Rumore di sistema molto basso e basso offset intrinseco
• Compatibilità: Progettato per trasduttori BIOSEB; compatibile con la maggior parte dei trasduttori a ponte non-BIOSEB
• Interfaccia consigliata: Adatto per interfacciarsi con sistemi di acquisizione dati ad alta risoluzione (esempio: IX-118)
• Involucro: Involucro in alluminio a basso profilo per immunità ai disturbi e durata
• Meccanica: Ingombro ridotto; unità impilabili per risparmiare spazio
• Applicazioni tipiche: Misure di forza, pressione arteriosa, spostamento
• Peso prodotto (meta): 0.000000 kg (come indicato nei metadati del prodotto)
