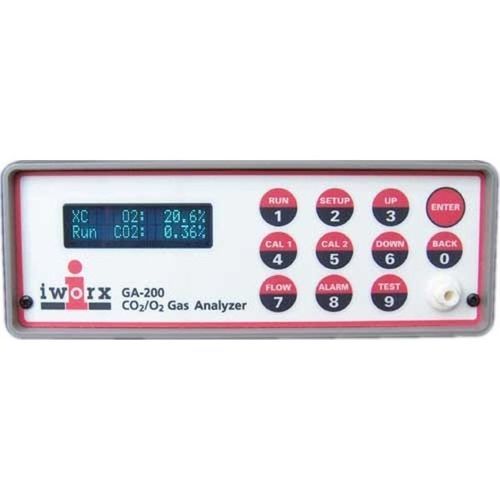

Analizzatore di calibrazione GA-200

di carboniodi ossigenodi biossido di carbonio

Un analizzatore di ossigeno e anidride carbonica economico e ad alte prestazioni con velocità di campionamento sufficienti a misurare campioni da respiro a respiro da un soggetto in esercizio fisico Presentazione Il GA-200 è un analizzatore che integra un sistema di campionamento dei gas con sensori per misurare e visualizzare le concentrazioni di ossigeno e anidride carbonica in un campione come percentuale di un gas nel campione in volume. Questo metodo per esprimere la concentrazione di un gas in un campione è noto anche come frazione volumetrica percentuale. Oltre ai sistemi di campionamento e rilevamento del GA-200, l'unità è dotata di un display fluorescente utilizzato per programmare l'unità e osservare le misurazioni, di una tastiera per programmare il funzionamento e la calibrazione dell'unità e di uscite analogiche che consentono di collegare l'unità a unità di registrazione dati come l'IX-214. Principio di funzionamentoQuando si misurano le concentrazioni di ossigeno e anidride carbonica in un gas, un campione viene pompato dalla porta di ingresso sul pannello frontale del GA-200, attraverso la cella di campionamento, e da una porta di scarico sul pannello posteriore dell'unità. I campioni di gas vengono aspirati nell'unità attraverso un filtro esterno sulla porta di ingresso che protegge i sensori dalla contaminazione e attraverso un tubo al Nafion sul filtro che rimuove l'umidità dai campioni che potrebbe influenzare le misure e la calibrazione dell'unità. Tecnologia laser La concentrazione di ossigeno del gas nella cella di campionamento viene misurata utilizzando la tecnologia di assorbimento a diodo laser. Il diodo laser nel sensore di ossigeno produce luce a una lunghezza d'onda (760 nanometri) che viene assorbita dall'ossigeno. La luce passa attraverso il gas pompato nella cella di campionamento e sulla superficie di un rivelatore.
