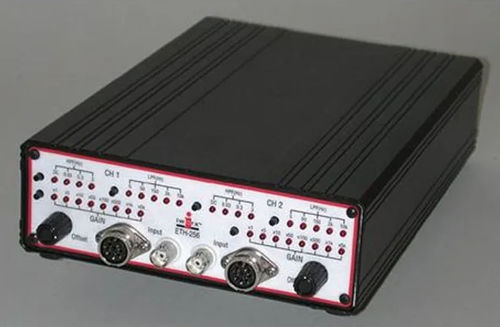

Amplificatore EMG ETH-256

ECGEEG2 canali

Presentazione
L'ETH-256 è un amplificatore di ricerca polivalente per le scienze della vita, progettato per la registrazione a basso rumore di biopotenziali e per il condizionamento delle uscite da trasduttori a estensimetro. La sua elevata impedenza di ingresso e l'ottima reiezione del modo comune consentono acquisizioni affidabili di segnali ECG, EMG ed EEG, oltre a misure da sensori di forza, spostamento e pressione. Ogni canale fornisce una eccitazione di ±5,0 V fino a 50 mA. Sono disponibili cavi adattatori per i tipi di sensori più comuni.

Principio di funzionamento
L'ETH-256 offre otto impostazioni di guadagno selezionabili e filtraggio attivo configurabile per il condizionamento dei segnali. Ogni canale può funzionare come amplificatore per trasduttori in modalità ponte (ingresso differenziale ad alta impedenza) o come preamplificatore AC accoppiato per registrazioni di biopotenziali umani. Viene fornito un cavo isolato a tre conduttori per misure superficiali sicure di ECG/EMG/EEG.

Caratteristiche principali

• Amplificatore per scienze della vita ad alte prestazioni, 2 canali
• 8 impostazioni di guadagno: x1, x5, x10, x50, x100, x500, x1k, x5k
• Canali configurabili come amplificatore per trasduttori in ponte o amplificatore di biopotenziali
• Preamplificatore AC accoppiato a basso rumore per biopotenziali
• Filtri attivi a quattro poli con pendenze nette
• Filtri passa-alto: DC, 0,03 Hz, 0,3 Hz, 3 Hz
• Filtri passa-basso: 5 Hz, 50 Hz, 150 Hz, 2 kHz, 10 kHz
• Eccitazione per canale: ±5,0 V fino a 50 mA
• Impedenza di ingresso 10 GΩ (modalità ponte) e ingresso differenziale
• Cavo isolato a tre conduttori fornito per registrazioni sicure ECG/EMG/EEG su soggetti umani

Ambiti di applicazione

• Registrazione a basso rumore di biopotenziali umani (ECG, EMG, EEG)
• Condizionamento del segnale per trasduttori a estensimetro (forza, spostamento, pressione)
• Ingresso di misura da termistori, elettrodi pH e altri sensori a resistenza variabile
• Didattica e ricerca in fisiologia, farmacologia e ingegneria biomedica

Caratteristiche / specifiche tecniche

• Modello / Riferimento: ETH-256
• Canali: 2
• Impostazioni di guadagno: x1, x5, x10, x50, x100, x500, x1k, x5k
• Filtri passa-alto: DC, 0,03 Hz, 0,3 Hz, 3 Hz
• Filtri passa-basso: 5 Hz, 50 Hz, 150 Hz, 2 kHz, 10 kHz
• Progetto dei filtri: filtri attivi a quattro poli
• Impedenza di ingresso (modalità ponte): 10 GΩ
• Uscita di eccitazione per canale: ±5,0 V a 50 mA
• Ingressi: ingresso differenziale per trasduttori in ponte; testa isolata a tre conduttori per biopotenziali
• Rumore: preamplificatore AC accoppiato a basso rumore per registrazione di biopotenziali
• Applicazioni: ECG, EMG, EEG, trasduttori a estensimetro, termistori, elettrodi pH
