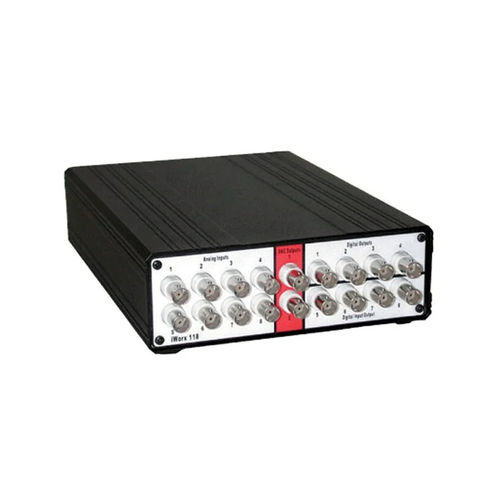

Sistema di acquisizione dati da laboratorio IX-118

8 canaliUSB

Presentazione
Il IX-118 è un sistema di acquisizione dati ad alta velocità e alta risoluzione progettato per registrazioni di laboratorio come vaschette d'organo, ECG, misure di pressione e altre misure fisiologiche. Offre 8 ingressi analogici, 8 uscite digitali, 4 ingressi digitali e 2 DAC programmabili indipendentemente. L'hardware si collega a computer compatibili PC tramite USB nativo per un'installazione plug-and-play e utilizza connettori BNC standard per facilitare l'integrazione con altri strumenti di laboratorio.

Requisiti di sistema
Il IX-118 utilizza il software LabScribe. Configurazione minima consigliata: Pentium III (o equivalente), Windows 98 o successivo, 128 MB di RAM e 100 MB di spazio disponibile su disco. Una connessione Internet può essere richiesta per gli aggiornamenti del software.

Uscite analogiche
L'unità dispone di 2 uscite analogiche (DAC) programmabili indipendentemente con una gamma di +/-10 V. Le uscite possono essere sincronizzate e i parametri di stimolo (larghezza impulso, frequenza, ampiezza) sono regolabili nella barra degli strumenti di LabScribe. I protocolli standard includono impulso, train e step; un voltaggio di mantenimento configurabile rende l'apparecchiatura adatta ad applicazioni di clamp di tensione.

Risoluzione e rumore
Il IX-118 impiega un convertitore A/D a 16 bit su una gamma di ingresso di 10 V. Il rumore di ingresso tipico è < 1 mV, permettendo la registrazione diretta di segnali da circa 10 mV a 10 V senza un amplificatore esterno in molte applicazioni.

Specifiche tecniche

• Model / Reference: IX-118
• Frequenza di campionamento: 100 kHz
• Ingressi analogici: 8 canali
• Uscite digitali: 8
• Ingressi digitali: 4
• Uscite analogiche (DAC): 2, +/-10 V, programmabili indipendentemente
• Risoluzione ADC: 16 bit
• Gamma di tensione in ingresso: fino a 10 V
• Rumore di ingresso tipico: < 1 mV
• Connettori: BNC standard
• Interfaccia PC: USB nativo (plug-and-play)
• Applicazioni tipiche: registrazioni in vaschette d'organo, ECG, misure di pressione, acquisizione dati di laboratorio
• Software: LabScribe (minimo: Pentium III, Windows 98+, 128 MB RAM, 100 MB disco libero; Internet consigliato per aggiornamenti)
• Forma: compatta, piccolo ingombro su banco
