Dispositivo di monitoraggio dell'isolamento per la produzione di batterie
Secondo la norma IEC 61557-8
Display multifunzionale
Localizzazione del guasto (L+ o L-)
Batterie fino a 400 V DC

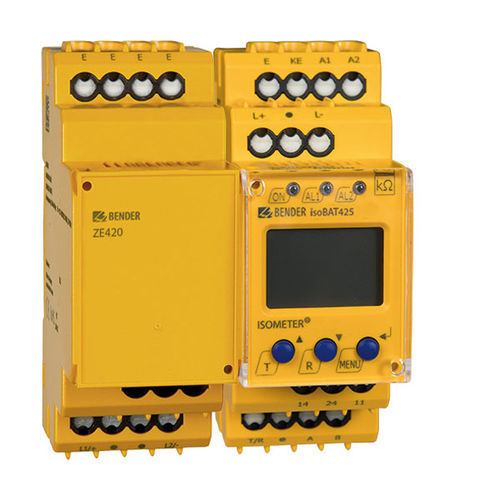

Questo ISOMETER® è destinato al monitoraggio della resistenza di isolamento e della tensione di una batteria durante il suo assemblaggio da singole celle. L'ISOMETER® monitora la resistenza di isolamento di batterie con tensioni nominali di sistema di 0...400 V DC. La massima capacità di dispersione di sistema Ce ammessa è di 1 μF. I valori misurati consentono di diagnosticare il tipo e la posizione del guasto di isolamento.
Per soddisfare i requisiti delle norme applicabili, è necessario effettuare impostazioni personalizzate dei parametri sull'apparecchiatura per adattarla alle apparecchiature e alle condizioni operative locali. Rispettare i limiti dell'area di applicazione indicati nelle specifiche tecniche
Monitoraggio della resistenza di isolamento RF verso terra
Monitoraggio della tensione della batteria Un tra i terminali L+ e L-
Misura delle tensioni UL+e e UL-e dei terminali L+ e L- verso terra
Determinazione della posizione del guasto (%), ovvero la distribuzione della resistenza di isolamento RF tra i terminali L+ e L-
Monitoraggio e regolazione automatica della capacità di dispersione del sistema fino a 1 μF
Monitoraggio continuo del collegamento dei terminali L+, L- ed E
Ritardo all'avvio, ritardo di risposta e ritardo al rilascio selezionabili
Due intervalli di valori di risposta regolabili separatamente di 10 kΩ ...5 MΩ (allarme 1, allarme 2)
---
