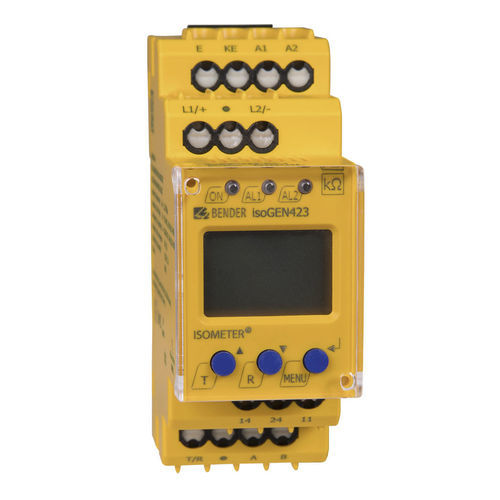

Dispositivo di monitoraggio dell'isolamento per generatori mobili
Isolamento di protezione con monitoraggio dell'isolamento e spegnimento
Conforme a DIN VDE 0100-551 e DIN EN 61557-8
Due valori di risposta (impostazioni di fabbrica 46 kΩ, 23 kΩ)
L'ISOMETER® monitora la resistenza di isolamento di sistemi CA, CA/CC e CC (sistemi IT) con tensioni nominali di sistema pari a 3(N)CA, CA/CC 0...400 V o CC 0...400 V.
La massima capacità di dispersione del sistema ammessa Ce è di 5 μF. I componenti in c.c. presenti nei sistemi in c.a. non influenzano le caratteristiche di funzionamento, quando scorre una corrente di carico minima di 10 mA in c.c.. Una tensione di alimentazione separata consente di monitorare anche i sistemi non alimentati.
Monitoraggio della resistenza di isolamento per i sistemi AC/DC non portati alla luce
Misurazione della tensione di sistema (vero r.m.s.) con rilevamento di sottotensione e sovratensione
Misura delle tensioni di sistema CC verso terra (L1+/PE e L2-/PE)
Due modalità operative: GEn e DC
Adattamento automatico alla capacità di dispersione del sistema fino a 5 μF
Ritardo all'avvio, ritardo di risposta e ritardo al rilascio selezionabili
Due intervalli di valori di risposta regolabili separatamente di 5...200 kΩ (Allarme 1, Allarme 2)
Segnalazione degli allarmi tramite LED (AL1, AL2), un display e relè di allarme (K1, K2)
---
