Dispositivo di monitoraggio dell'isolamento per carichi diseccitati
Applicazione in sistemi TN, TT o IT
Secondo la norma IEC 61557-8
Due valori di risposta configurabili separatamente
Display LC multifunzionale

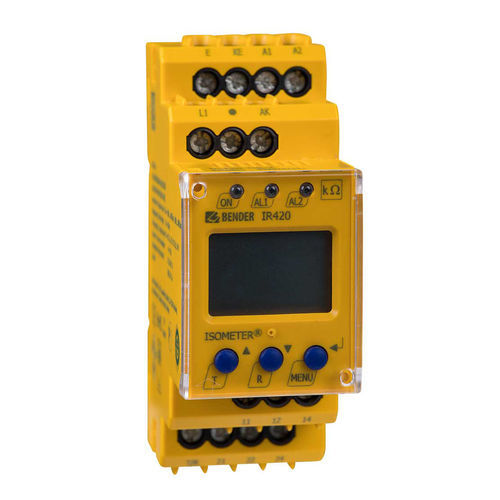

Il monitor offline della serie IR420-D6 è progettato per monitorare la resistenza di isolamento dei carichi in stato di diseccitazione. Questi carichi, solitamente azionati o diseccitati temporaneamente per la maggior parte del tempo, ad esempio pompe per estintori, azionamenti di valvole a scorrimento, ecc. sono alimentati da sistemi TN, TT o IT. Durante i periodi di spegnimento, tuttavia, l'umidità o altri effetti possono causare guasti all'isolamento del cablaggio o dei carichi che possono passare inosservati. L'accensione del dispositivo può quindi provocare l'intervento del dispositivo di protezione o addirittura l'incendio del motore e il dispositivo non può essere utilizzato. In combinazione con un dispositivo di accoppiamento, gli isometri possono essere utilizzati anche per tensioni più elevate.
Monitoraggio dell'isolamento per sistemi TN, TT e non disalimentati AC, 3(N)AC e DC
Tensione nominale estendibile tramite dispositivo di accoppiamento
Due valori di risposta regolabili separatamente 100 kΩ...10 MΩ
LED: LED di accensione, LED di allarme 1, allarme 2 per la segnalazione di guasti di isolamento
Pulsante combinato di test/reset
Due relè di allarme separati con un contatto di commutazione ciascuno
Comportamento della memoria guasti, selezionabile
Terminale a filo (due terminali per connessione)
---
