Dispositivo di monitoraggio dell'isolamento per generatori mobili
Separazione di protezione con monitoraggio dell'isolamento e disconnessione
Secondo le norme IEC 60364-5-55 e IEC 61557-8
Due valori di risposta configurabili separatamente
Display LC multifunzionale

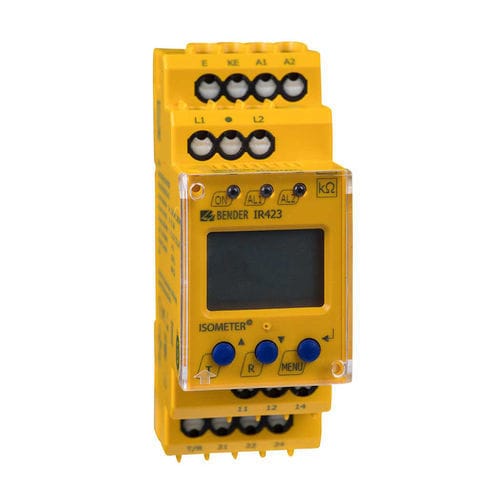

L'ISOMETER® della serie IR423 è progettato per monitorare la resistenza di isolamento RF di un sistema CA non interrato da 0...300 V a terra, alimentato da un generatore mobile secondo la norma IEC 60364-5-551 / DIN VDE 0100-551 (VDE 0100-551). L'IR423 è adatto per sistemi CA con frequenze operative ≥ 30 Hz e per sistemi CA con circuiti CC direttamente collegati. La capacità di dispersione massima consentita del sistema Cemax è di 5 F.
Monitoraggio dell'isolamento per generatori mobili CA 0...300 V
Protezione mediante separazione elettrica con monitoraggio e disconnessione dell'isolamento
Versione "W" per la protezione da elevate sollecitazioni meccaniche
Due valori di risposta regolabili separatamente
Sistema di monitoraggio del collegamento/terreno
LED di accensione, LED di allarme: Allarme 1, Allarme 2
Pulsante di test/reset interno/esterno
Due relè di allarme separati (un contatto di commutazione ciascuno)
Funzionamento N/O o N/C, selezionabile
Comportamento della memoria guasti, selezionabile
Autocontrollo con allarme automatico
Display LC multifunzionale
Ritardo di risposta regolabile
Custodia a due moduli (36 mm)
Terminale a filo (due terminali per connessione)
---
