Regolatore di vuoto a presa 20700110

digitalecontinuo

Panoramica

• Pacchetto completo per il controllo del vuoto fine in laboratori chimici, campo di controllo continuo dall'atmosfera fino a 1 x 10^-3 mbar.
• Componenti metallici in acciaio inossidabile per migliore compatibilità chimica.
• Interfaccia grafica con ricette applicative predefinite e editor per personalizzare le sequenze di processo.
• Vacuometro VACUU·VIEW extended con ampio intervallo di misura, resistenza chimica e robustezza meccanica.
• Configurazione automatica tramite VACUU·BUS per integrazione plug-and-play di valvola e sensore.

Dettagli prodotto
Il pacchetto VACUU·SELECT abbina il regolatore VACUU·SELECT al vacuometro VACUU·VIEW extended, alla valvola di isolamento resistente ai prodotti chimici VV-B 15C (KF DN 25) e agli accessori necessari per il collegamento a sistemi di vuoto con flange piccole (KF). La configurazione KF DN 25 è adatta a pompe di maggiore capacità (es. VACUU·PURE, RE/RZ 9). Il regolatore dispone di un'interfaccia grafica basata su applicazioni: le procedure predefinite velocizzano l'avvio e l'editor consente di modificare o creare sequenze per ottimizzare le condizioni di processo. Valvola e sensore vengono riconosciuti e configurati automaticamente tramite VACUU·BUS, facilitando il collaudo.

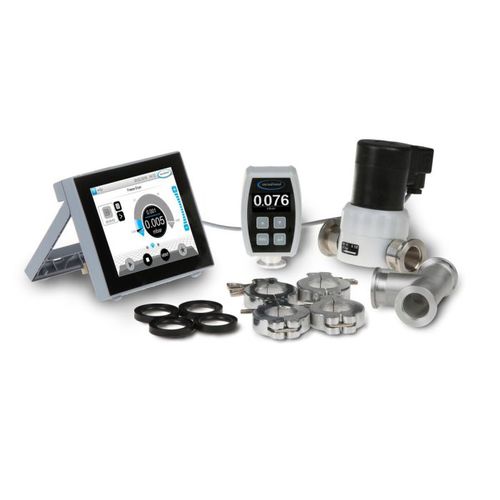

Confezione

• Regolatore di vuoto VACUU·SELECT (senza sensore interno e senza valvola di ventilazione) con VACUU·VIEW extended e alimentatore.
• Elettrovalvola VV-B 15C KF DN 25.
• Raccordo a T KF DN 25.
• Riduttore KF DN 25/16.
• Ugello per tubo DN 15 mm (PP).
• Anelli di serraggio e guarnizioni.
• Manuale.

Dati tecnici e grafici

• Limite superiore di misura: 1100 mbar (≈ 825 torr)
• Limite inferiore di misura: 1 x 10^-3 mbar (≈ 1 x 10^-3 torr)
• Limite superiore di controllo: 1000 mbar (≈ 750 torr)
• Limite inferiore di controllo: 1 x 10^-3 mbar
• Principio di misura: sensore a membrana in ceramica + sensore Pirani con guaina ceramica
• Accuratezza: ±15% (0.01–5 mbar), ±3 mbar (> 5 mbar)
• Coefficiente di temperatura: ±0.2 mbar/hPa / 0.15 torr / K
• Collegamento vuoto: flangia piccola KF DN 25 / ugello DN 15 mm
• Valvola di ventilazione: no
• Temperatura ambiente di funzionamento: 10–40 °C; stoccaggio: -10–60 °C
• Temp. max fluido (continuo): 40 °C; breve termine: 80 °C
• Materiale scocca esterna: plastica resistente ai prodotti chimici
• Classe di protezione: IP40 (fronte IP41); UL Type 1 (fronte Type 2)
• Dimensioni (L × W × H): 152 × 127 × 41 mm
• Peso: 0,6 kg
• VACUU·BUS corrente max. (24 V DC): 4 A
• Lunghezza cavo: 2 m
• Interfacce: Ethernet (Modbus TCP), USB Type A (dati/aggiornamenti), RS-232 tramite adattatore
• Numero articolo (SKU): 20700110

Caratteristiche / specifiche

• Famiglia prodotto: regolatore VACUU·SELECT con vacuometro VACUU·VIEW extended
• Campo di controllo: atmosfera fino a 1 x 10^-3 mbar
• Sensori: membrana ceramica + Pirani con guaina ceramica
• Connessioni: KF DN 25 e ugello DN 15 mm (adattatori inclusi)
• Materiali: componenti per vuoto in acciaio inox; scocca plastica resistente chimicamente
• Interfacce e alimentazione: Ethernet, USB, RS-232 (adattatore), VACUU·BUS 24 V DC
• Accessori inclusi: valvola VV-B 15C, raccordo a T, riduttore KF 25/16, ugello DN 15 mm, anelli di centraggio, collare di serraggio
