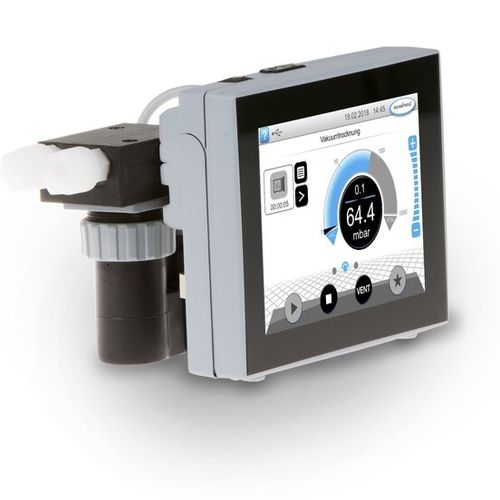

Regolatore di vuoto integrato VACUU·SELECT

Panoramica

• Fornito completo e pronto all'uso, con elettrovalvola di isolamento chimica integrata, valvola di non ritorno e raccordi per tubi standard
• Applicazioni predefinite e rilevamento automatico del punto di ebollizione per risparmiare tempo operativo
• Installazione semplice in linea tra pompa e applicazione di vuoto; la misura è collocata nel gruppo valvola
• Valvola di sfiato integrata per purga con gas inerte o sfiato controllato
• Valvola di non ritorno integrata minimizza le interferenze con altre applicazioni sulla stessa alimentazione di vuoto

Descrizione del prodotto
Il regolatore di vuoto VACUU·SELECT è un regolatore a due punti progettato per migliorare l'efficienza dei processi in applicazioni di laboratorio e tecniche alimentate da sorgenti di vuoto esistenti (pompe singole o reti VACUU·LAN). Disponibile in versione da banco, per montaggio su stativo o in versione da incasso per arredi di laboratorio, l'unità integrata combina il controllore VACUU·SELECT, un sensore di vuoto a diaframma ceramico, un'elettrovalvola di isolamento resistente ai prodotti chimici, una valvola di non ritorno e una valvola di sfiato. L'interfaccia utente basata sulle applicazioni offre controllo manuale del setpoint, processi predefiniti e la possibilità di creare programmi personalizzati mediante drag‑and‑drop. In caso di evaporazione di solventi, il regolatore rileva automaticamente la pressione di ebollizione e mantiene la pressione stabile con controllo a due punti.

Contenuto della fornitura

• Regolatore VACUU·SELECT versione da incasso per postazioni VACUU·LAN
• Elettrovalvola di isolamento (chimica) integrata e valvola di non ritorno
• Sensore a diaframma ceramico integrato, valvola di sfiato e raccordo PTFE 10/8 mm
• Alimentatore, cavo di collegamento (2 m) e manuale d'uso

Dati tecnici (sintesi)

• Intervallo di misura: 1080 mbar … 0,1 mbar (810 torr … 0,1 torr)
• Intervallo di controllo: 1080 mbar … 1 mbar (810 torr … 1 torr)
• Principio del sensore: diaframma ceramico (ossido di alluminio), capacitivo, indipendente dal gas, pressione assoluta
• Precisione: < ±1 mbar/hPa/torr (±1 digit, dopo taratura, temperatura costante)
• Valvola di sfiato: integrata, beccuccio DN 4–5 mm
• Connessione vuoto: raccordo tubo PTFE 10/8 mm
• Temperatura di esercizio: 10 °C … 40 °C; stoccaggio: −10 °C … 60 °C
• Temp. max fluido continuo: 40 °C (breve periodo fino a 80 °C)
• Carcassa: plastica resistente chimicamente
• Classe di protezione: IP40 (frontale IP41); UL50E Type 1 (frontale Type 2)
• Dimensioni (L×P×H): 152 × 126 × 108 mm; Peso: 1,3 kg
• Corrente max VACUU·BUS (24 V DC): 4 A; lunghezza cavo: 2 m
• Interfacce: Ethernet (RJ45) Modbus TCP; USB Tipo A; RS‑232 (adattatore richiesto)
• Certificazioni: NRTL; ATEX: II 3/- G Ex h IIC T4 Gc X (solo atmosfera interna)
